    • YDQ充气式试验变压器

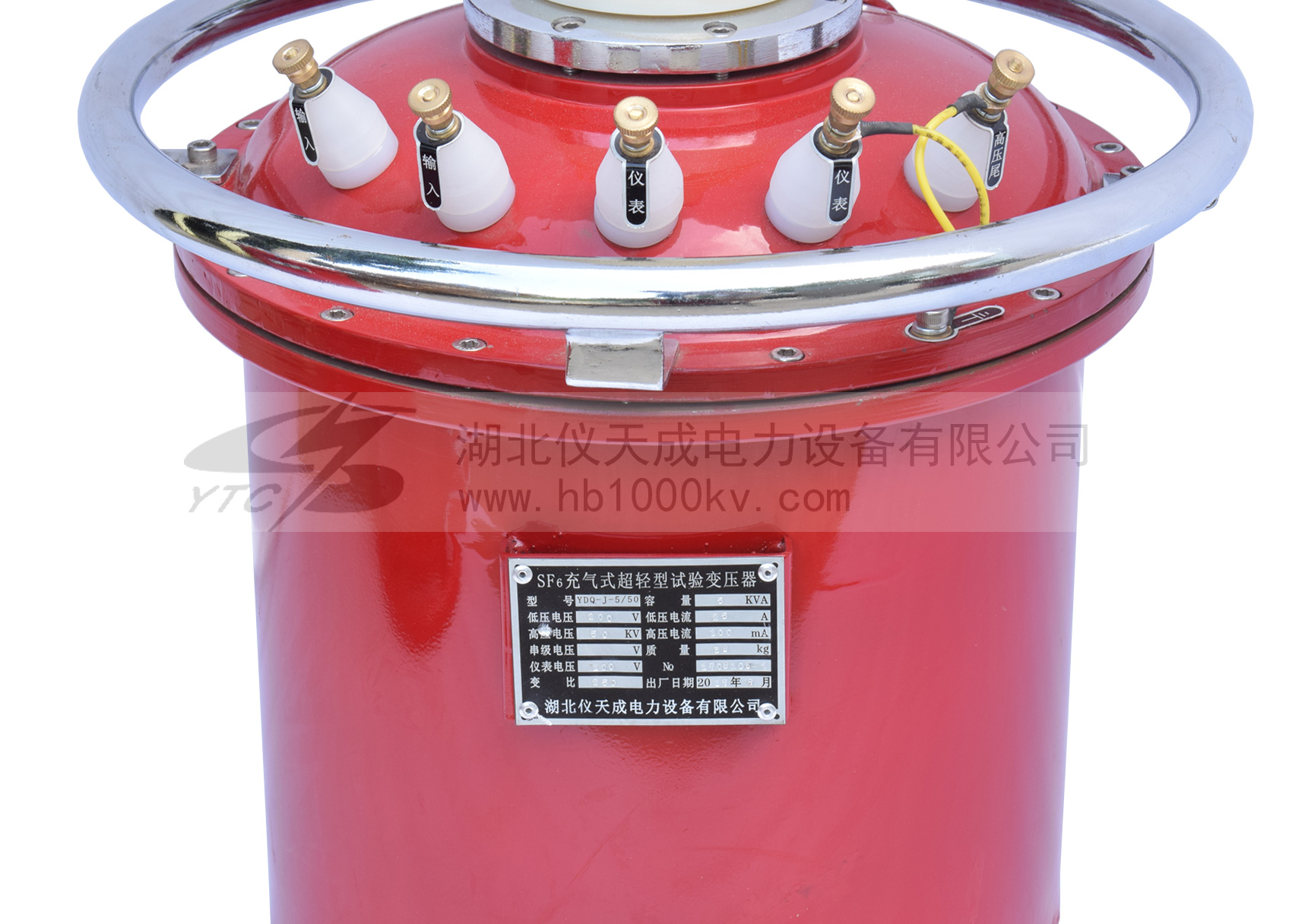

    北京YDQ充气式试验变压器
        我公司经过多年的努力，研究成功了YDQ充气式试验变压器，本系列产品基本包含5-50、10-100、10-150三个基本参数，也可以按客户需求进行定制，与传统的油浸式轻型试验变压器相比，重量上减轻了20％－60％（视电压及容量等级而定），而且无油污染，单台试验变压器的电压等级可达400KV。由于采用了新的生产工艺，产品的技术性能有较大的提高，特别适用于现场工作及频繁移动的工作条件下使用.
    提示：凡购买本产品的全国用户享受免费技术指导、三月包换、软件升级、终生维修服务。 13317108516027-878765853027182076719388481
    产品图集 操作手册 产品视频
    产品简介 PRODUCT INTRODUCTION

    产品简介：
            试验变压器是电力设备检测及预防性试验所需要的试验设备。随着我国电力工业的发展，对试验变压器的电压等级要求也越来越高，而传统的油浸式试验变压器，无论在体积上和重量上还是在性能上都越来越不能满足现场工作的要求。
            因此，我公司经过多年研发，终于研制出新一代SF6气体充气式试验变压器，改试验变压器采用新材料，新工艺的应用，使用六氟化硫气体作为介质使用，由于六氟化硫气体优良的绝缘性能和灭弧性能，及不燃性，极大的提高了试验变压器的使用寿命和精度，同时相比较于传统的油浸式试验变压器和干式试验变压器，充气式变压器大大降低了体积和重量。

    工作原理：
    把电源输入有过流自动脱扣及防止突发加压的零位连锁装置的操作箱，经自耦调压器调节电压输入YDQ充气式试验变压器初级绕组，根据电磁感应原理，在次级(高压)绕组按其与初级绕组匝数之比可获得同等倍数的电压幅值－工频高压。

    产品特点：
    1、使用方便，该充气变体积小，重量轻，同等功率比油变重量减轻20％－60％，同时洁净，无油污，勿需维护，不受恶劣气候环境影响，现场搬运勿须静止即可做试验，绝缘强度明显高于油浸试验变压器，电晕极小。
    2、设计构思新颖， 仪器材质选择及工艺流程都是全新的，因此不仅体积小、重量轻、外形美、而且各项技术指标都达到了<<JB3570－９８>>标准要求。
    3、选用    优良材料，采用优良冷轧DQ－151取向硅钢片叠成多级圆柱框形铁芯，在特制的高强度绝缘筒上用QZ型导线直接连续绕制高压塔式线圈。外壳是适形尺寸，内充入SF６气体。
    4、直流输出方式创新，仪器巧妙地将高压整流硅堆装在高压套之内通过短路杆的插入和抽出可变换YDQ是工频高压交流输出还是高压直流输出。
    5、选用优良串激绕组，仪器在高压绕组上加有一个串激绕组，在高压套管内部有两根出线结构。
    6、测试精度高，仪器是在普通变压器的基础上，提高工艺与技术，采用不同的绝缘结构，以及SF6气体本身的灭弧能，使得在高压下，该变压器基本无局部放电，这样以该变压器为高压电源做电气设备的局放试验时，配合高精度的局放仪，可以没有干挠的准确测量被试品的局放量。

    产品别称：SF6充气式超轻型试验变压器、充气变
    产品特征 PRODUCT FEATURES
    技术参数 TECHNICAL PARAMETERS

    技术参数：
    电压等级 10kV～300kV
    容量范围 1～500KVA
    空载电流 ＜7%
    阻抗电压 ＜8%
    产品类型 交流、交直流、交流串级、交直流串级

    基本规格：
    规格型号 容量(kVA) 高压电压(kV) 高压电流(mA) 低压输入 变比(高/仪) 温升℃(30分钟)
    电压(V) 电流(A)
    YDQ-1.5/50 1.5 50 30 200 7.5 500 10
    YDQ-3/50 3 50 60 200 15 500 10
    YDQ-5/50 5 50 100 200 25 500 10
    YDQ-10/50 10 50 200 200 50 500 10
    YDQ-20/50 20 50 400 400 53 500 10
    YDQ-30/50 30 50 600 400 79 500 10
    YDQ-50/50 50 50 1000 400 12 500 10
    YDQ-5/100 5 100 50 200 25 1000 10
    YDQ-10/100 10 100 100 200 50 1000 10
    YDQ-20/100 20 100 200 400 53 1000 10
    YDQ-30/100 30 100 300 400 79 1000 10
    YDQ-50/100 50 100 500 400 132 1000 10
    YDQ-20/150 20 150 133 400 53 1500 10
    YDQ-30/150 30 150 200 400 80 1500 10
    YDQ-50/150 50 150 333 400 132 1500 10
    YDQ-100/150 100 150 667 400 263 1500 10
    YDQ-50/200 50 200 250 400 132 2000 10
    YDQ-100/200 100 200 500 400 263 2000 10
    YDQ-150/200 150 200 750 400 395 2000 10
    YDQ-200/200 200 200 1000 400 526 2000 10
    YDQ-300/200 300 200 1500 400 790 2000 10
    YDQ-50/300 50 300 170 400 132 3000 10
    YDQ-100/300 100 300 333 400 263 3000 10
    YDQ-150/300 150 300 500 400 395 3000 10
    YDQ-200/300 200 300 667 400 526 3000 10
    YDQ-300/300 300 300 1000 400 790 3000 10

    应用领域 APPLICATION FIELD
    附件配件 ACCESSORIES ACCESSORIES



    权威鉴定 AUTHORITY TO IDENTIFY

    企业产品严格按照国际、国家标准及行业规程生产，通过国家、各省级、市级电力研究所、计量中心及电力权威部门的检测，全面通过ISO9001国际质量管理体系认证。
