YTC601A带电电缆识别仪

        YTC601A 带电电缆识别仪,又名电缆识别仪、多功能电缆识别仪、智能电缆识别仪,是为电力电缆工程师和电缆工解决电缆识别的技术问题而设计的。
        本产品同时具有带电电缆识别、停电电缆识别、交流电流测试、交流电压测试功能,由发射机、发射电流钳、接收机、接收柔性电流钳等组成,带电电缆识别时,可以在发射端预先标定10条电缆,再到远端接收识别,大大节省工程人员往返操作时间,提高工作效率。
提示:凡购买本产品的全国用户享受免费技术指导、三月包换、软件升级、终生维修服务。 13317108516027-878765853027182076719388481
产品图集 操作手册 产品视频
产品简介 PRODUCT INTRODUCTION

        YTC601A 带电电缆识别仪,又名电缆识别仪、多功能电缆识别仪、智能电缆识别仪,是为电力电缆工程师和电缆工解决电缆识别的技术问题而设计的。用户通过仪器从多根电缆中准确识别出其中某一根目标电缆,避免误锯带电电缆而引发严重事故。电缆识别是从电缆两端的操作开始的,必须保证电缆两端的双重编号准确无误,本仪器设计采用了PSK技术,结合精准算法。无论现场工作人员的记忆多么可靠,都不能代替专业仪器的识别。本产品同时具有带电电缆识别、停电电缆识别、交流电流测试、交流电压测试功能,由发射机、发射电流钳、接收机、接收柔性电流钳等组成,带电电缆识别时,可以在发射端预先标定10条电缆,再到远端接收识别,大大节省工程人员往返操作时间,提高工作效率。

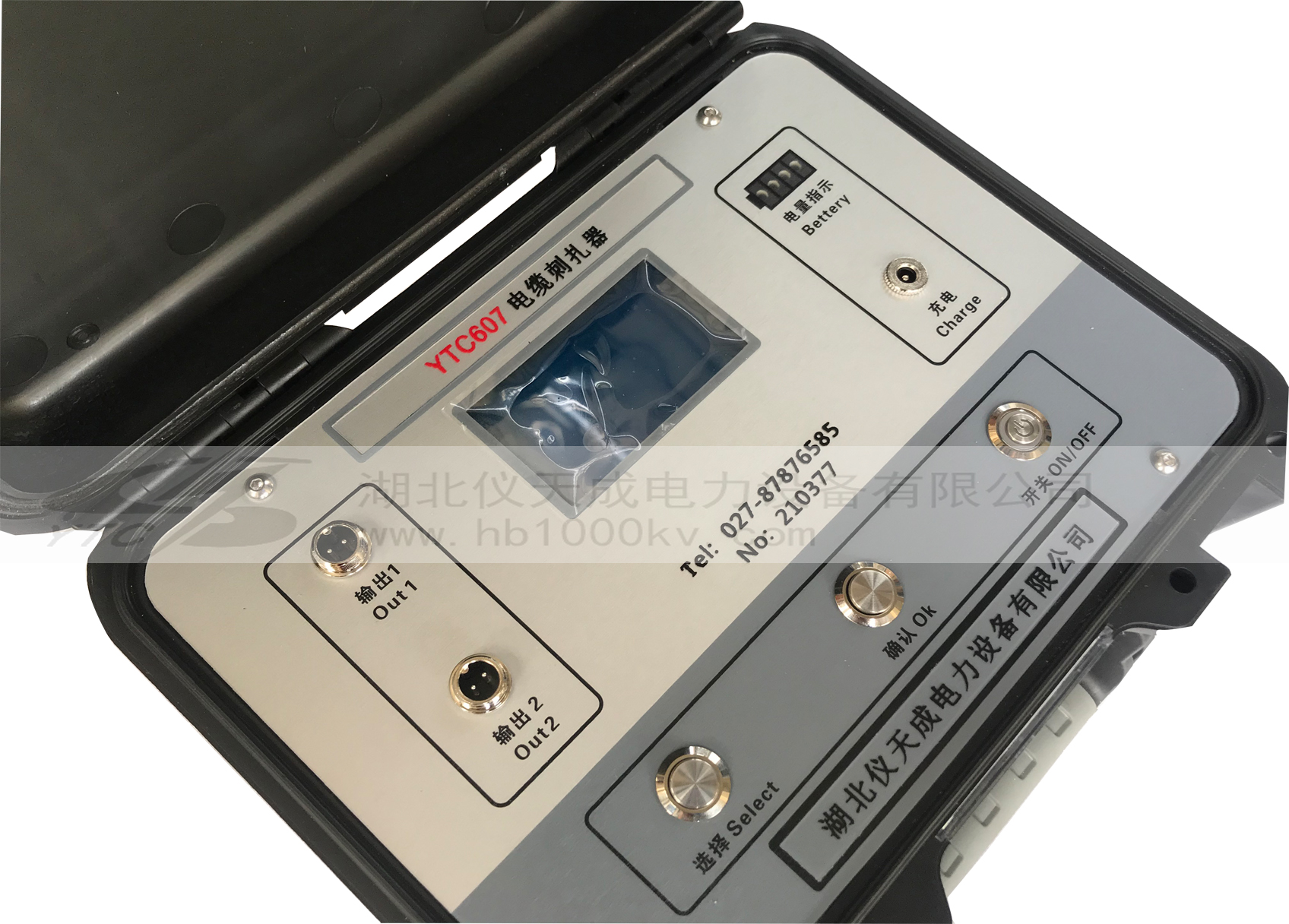

       发射机:带电电缆识别、停电电缆识别时发射信号给目标电缆,内置大功能率可充锂电池,自动阻抗匹配,全自动保护。发射机采用一体化专用工具箱式设计,用聚丙烯塑胶作为原料,添加新型复合填充料一次注塑成形,密度小、强度、刚度、硬度、耐磨性、耐热性、绝缘性能更优越,其箱体能承受约200kg的压力,主机超大LCD实时显示剩余电池电量,白色背光、发射信号动态指示,一目了然。

       发射钳:带电电缆识别时,发射钳将发射机发出的信号耦合到目标电缆上,钳口尺寸Φ125mm,发射钳具有方向性,发射信号从发射钳上箭头指示方向流入。

       带电识别时:采用卡钳耦合输出脉冲电流,发射四种频率:625Hz、1562Hz、2500Hz、10kHz,通过发射钳耦合到目标电缆上(目标电缆为三芯带铠电缆),给电缆线芯注入复合脉冲电流信号,该脉冲电流在目标电缆周围产生电磁场,供接收机和柔性电流钳检测和识别;因脉冲电流有方向性,所以检测也具有方向性。

       停电识别时:采用直连输出脉冲电流,给电缆线芯注入脉冲编码电流信号,该电流在目标电缆周围产生电磁场,供接收机和柔性电流钳检测、解码、识别;因电流有方向性,所以检测也具有方向性。

       接收机:为手持设备,3.5寸彩色液晶屏,内置高速微处理器,结合精准算法,对发射机的脉冲编码电流信号进行识别并解码,带电识别时具有发射信号标定功能,同时可以标定10条电缆,显示信号强度和检测结果,关机自动保存标定数据;彩色刻度条动态显示,一目了然,电缆识别成功打√,非目标电缆打×,能快速自动识别目标电缆。同时可测试电压量程为AC 0.00V~600V(50Hz/60Hz),可测交流电流量程为AC 0.00A~5000A(50Hz/60Hz),可测电流频率45Hz~70Hz。

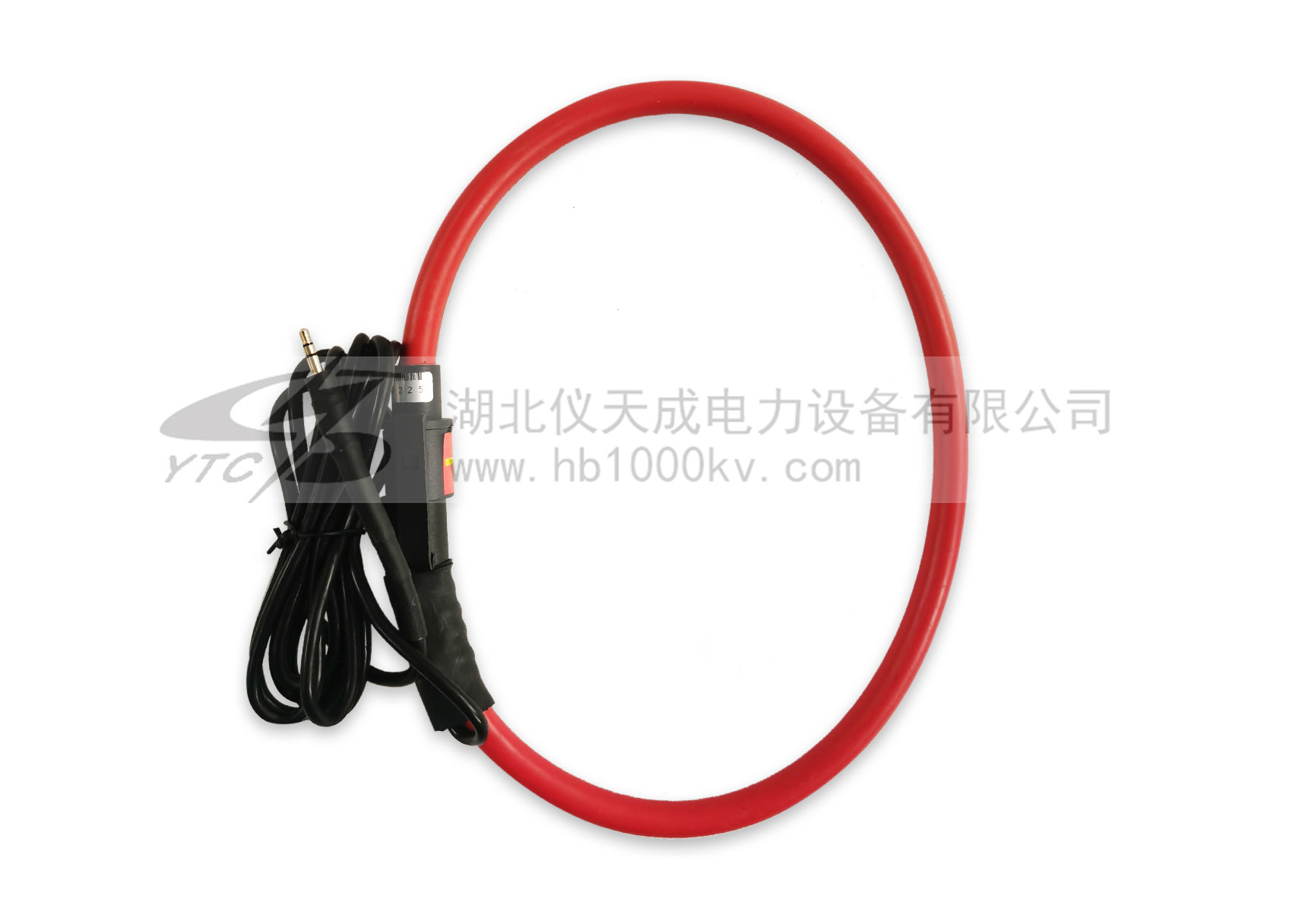

       柔性电流钳:为洛氏线圈,具有极佳的瞬态跟踪能力,能快速识别发射机产生的脉冲编码电流,适用于粗电缆或形状不规则的导体。其钳口内径为约200mm,可钳Φ200mm以下的电缆,不必断开被测线路,非接触测量,安全快速。
产品特征 PRODUCT FEATURES
技术参数 TECHNICAL PARAMETERS

技术规格

1.基准条件和工作条件
影响量 基准条件 工作条件 备注
环境温度 23℃±1℃ -10℃~40℃ /
环境湿渡 40%~60% <80% /
被测电压电流频率 50Hz±1Hz 45Hz~70Hz 测试电压电流时
接收机工作电压 7.4V±0.5V 7.4V±1V /
发射机工作电压 11.1V±0.5V 11.1V±1.5V /
外电场、磁场 应避免
被测电缆位置 被测电缆处于柔性电流钳的近似几何中心位置
2.发射机规格
功    能 发射复合脉冲频率电流信号,显示剩余电池电压,发射状态动态指示
电    源 11.1V大容量可充锂电池,充满电连续工作约8小时
输出方式 带电识别时卡钳耦合;停电识别时直连输出
发射频率 625Hz、1562Hz、2500Hz、10KHz(带电识别时),按上下箭头键调节发射频率
脉冲电压 500V(停电识别时)
脉冲电流 最大5A(取决于回路电阻的大小)
脉冲频率 1次/秒
脉冲宽度 2ms
测试线长 3米,带鳄鱼夹,红黑各1条
发射钳尺寸 长宽厚320mm×180mm×35mm
发射钳内径 φ125mm
发射钳线长 4m
接地针尺寸 长宽厚225mm×100mm×10mm
发射机尺寸 320mm×275mm×145mm
显示模式 超大LCD实时显示剩余电池电压,具有背光灯
LCD尺寸 长宽128mm×75mm;显示域124mm×67mm
外包装尺寸 长宽高400mm×245mm×335mm
工作温度 -10℃~40℃
存储条件 -20℃~50℃,≤95%RH, 无结露
背光控制 有,白色背光灯
工作温度 -10℃~40℃
存储条件 -20℃~50℃,≤95%RH, 无结露
仪表质量 发射机2.5kg;发射钳1.12kg;总质量4.44kg(含接收机)
电池电量 当电池电压低于9.65V时,电池电压低图标显示,提醒给电池充电;低于9.5V时,设备自动关机
充 电 器 12.6V DC充电器
充电接口 圆形充电接口,DC标识
抗    压 发射机采用一体化专用工具箱式设计,箱体能承受约200kg的压力
耐    压 AC 3700V/rms(仪器箱顶面与底面之前)
电磁特性 IEC61326(EMC)
参考安规 IEC61010-1(CAT Ⅲ 300V、CAT IV 150V、污染等级2)
3.接收机规格
功    能 带电电缆识别、停电电缆识别;交流电压、电流、频率测量
电    源 7.4V大容量可充锂电池,USB充电接口,充满电连续工作约6小时
接收频率 625Hz、1562Hz、2500Hz、10KHz(带电识别时,按左右箭头键调节接收频率大小)
增益强度 1dB、10dB、20dB按左右箭头键调节增益强度
额定电流 约300mA max
显示模式 3.5寸真彩液晶屏显示,彩色图标指示
信号标定 可标定电缆数量:1~10条(带电识别时)
有,标定发射信号。接收信号与发射信号的电流百分比在标定值75%-135%之间为识别成功条件之一
具有一次标定多条电缆的功能,每条电缆标定好后不能改变测试频率和放大倍数,否则要重新标定
方向识别 有,发射钳、接收钳与加载信号必须方向一致,为识别成功的条件之一
识别成功 电缆识别成功绿色打钩图标指示(√)
非目标电缆 非目标电缆红橙色打叉图标指示(×)
接收机尺寸 长宽厚207mm×101mm×45mm
柔性电流钳 长约630mm,线径6 mm或12.5mm
线圈内径 φ200mm(可以根据需要定制更大口径)
引线长度 柔性电流钳引线长度:2m
电压测试线 长1m (红黑各1条)
检测范围 停电识别:线圈可检测回路电阻为0Ω~8kΩ的脉冲信号;检测回路电阻为8kΩ时,需保证发射机电池电量为11V以上(一般可以达到线缆长度0-20公里,主要由接地电阻与线缆电阻决定)
带电识别:线圈可检测回路电阻为0Ω~200Ω的脉冲信号;检测回路电阻为200Ω时,需保证发射机电池电量为11V以上(一般可以达到线缆长度0-6公里,主要由接地电阻与线缆电阻决定)
量程 交流电压: 0.00V~600V(50Hz/60Hz)
交流电流: 0.00A~5000A(50Hz/60Hz)
电流频率: 45Hz~70Hz
精度 交流电压:±2%±3dgt
交流电流:±2%±3dgt
电流频率:±2Hz
识别信号 彩色信号幅度和数字显示
检测速率 约1次/秒
增益调节 测试界面下,按左右箭头键调节信号放大倍数,使接收信号有效并稳定显示
背光控制 开机功能选择界面下,按上下箭头键可以调节LCD背光亮度
自动关机 开机约1小时后,仪表自动关机,以降低电池消耗
电池电压 当电池电压低于6.5V时,电池电压低图标显示,提醒给电池充电
充 电 器 9V DC充电器
充电接口 USB充电接口
工作温湿度 -10℃~40℃;80%Rh以下
存放温湿度 -10℃~50℃,≤95%RH, 无结露
接收机质量 电流钳172g;接收机370g(带电池)
耐    压 AC2000V/rms(外壳前后两端之前)
适合安规 IEC61010-1 CAT Ⅲ 600V,IEC61010-031,IEC61326,污染等级2
