YD (C) -J-3kVA-50kV 超轻型试验变压器

        YD (C) -J-3kVA-50kV 超轻型试验变压器是我公司在原YD型试验变压器的基础上改进的最新换代产品。与传统的试验变压器相比较,本系列产品具有如下特点:

1. 缘结构方面,根据变压器油“距离效应”原理,采用多层次绝缘,把变压器内的内绝缘分割成多路油道,从而提高绝缘程度,缩小了体积。
2. 解决了YD系列变压器的渗漏油问题,由于YD系列变压器无储油器,所以当气温过高时,油膨胀后从油咀渗漏出来,而该系列产品将注油孔设在套管顶部,套管中油与器身中油相通。所以该套管除具有装硅堆.短路杆和串激杆等功用外,还相当于变压器储油器。
提示:凡购买本产品的全国用户享受免费技术指导、三月包换、软件升级、终生维修服务。 13317108516027-878765853027182076719388481
产品图集 操作手册 产品视频
产品简介 PRODUCT INTRODUCTION

YD (C) -J-3kVA-50kV 超轻型试验变压器是我公司在原YD型试验变压器的基础上改进的最新换代产品。与传统的试验变压器相比较,本系列产品具有如下特点:

1. 缘结构方面,根据变压器油“距离效应”原理,采用多层次绝缘,把变压器内的内绝缘分割成多路油道,从而提高绝缘程度,缩小了体积。
2. 解决了YD系列变压器的渗漏油问题,由于YD系列变压器无储油器,所以当气温过高时,油膨胀后从油咀渗漏出来,而该系列产品将注油孔设在套管顶部,套管中油与器身中油相通。所以该套管除具有装硅堆.短路杆和串激杆等功用外,还相当于变压器储油器。
3. 本系列产品采用金属固定引线和均压,从而消除了放电现象。
4. 渍箱结构紧凑,外观新颖,体积小.重量轻。
5. 铁芯为单框芯式,使用DQ型,0.30mm冷轧取向硅钢片叠成,用新的特殊材料予以紧固,取代了传统的穿芯螺杆。线圈为同心圆筒.多层塔式结构。

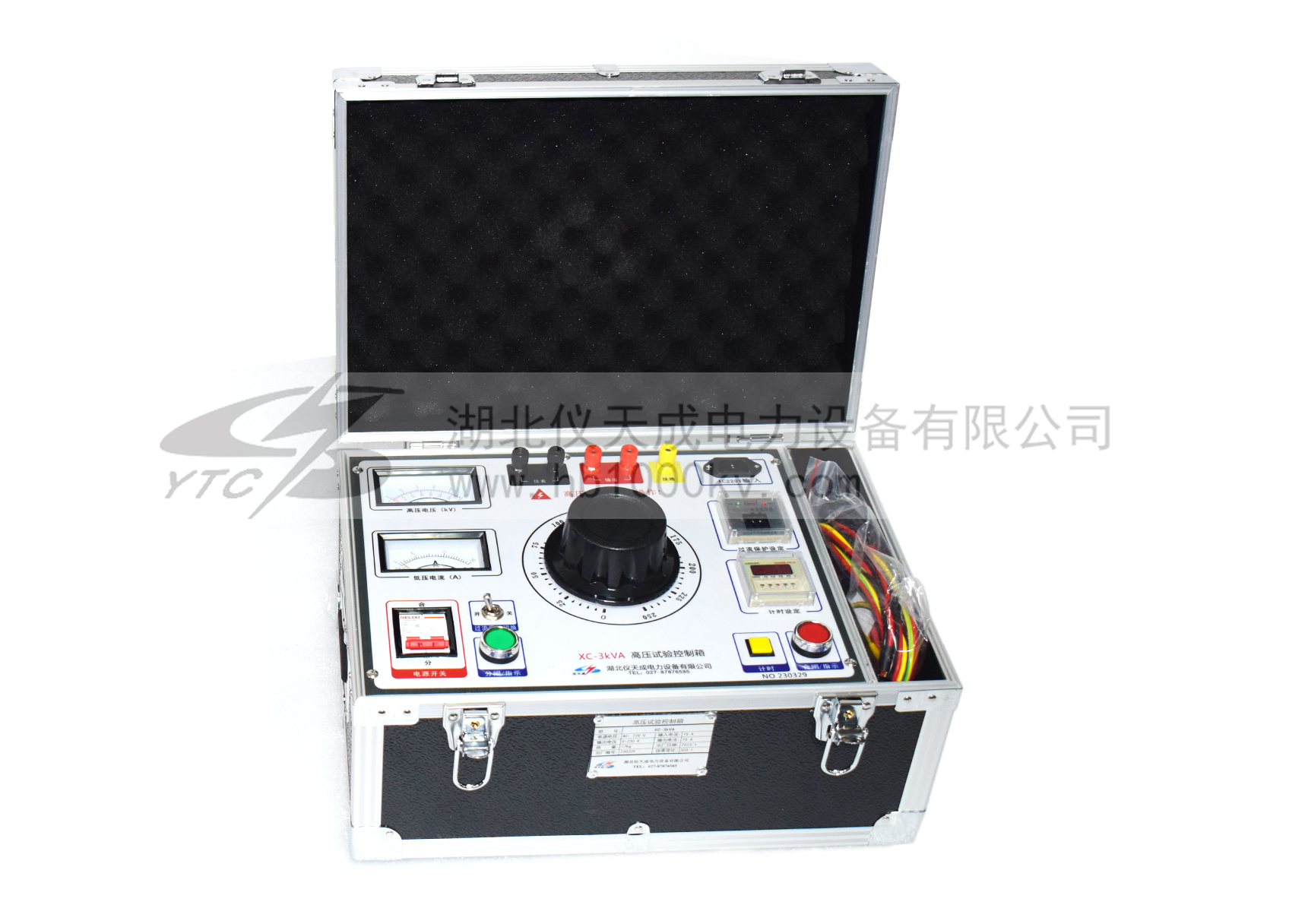

XC-3KVA高压试验控制箱能平滑输出0-250V的交流电压,并具有多项监视与保护功能,与试验变压器。升流器等设备配套使用或其它电气试验。
产品特点:
1、监视功能:输出电流   仪表电压  零位指示   分/合闸指示  计时指示
2、保护功能:过流保护   时间继电器
3、采用新型时间继电器,计时范围更广。
4、采用新型电流继电器,更精确。更可靠,确保人身及设备安全。
5、结构合理,体积小,重量轻。
产品特征 PRODUCT FEATURES
技术参数 TECHNICAL PARAMETERS

YD (C) -J-3kVA-50kV 超轻型试验变压器
输入电压 0-200V
输入电流 25A
仪表电压 100V

额定高压 AC: 0-50KV DC:70KV
输出电流 100mA
额定容量 3KVA
产品种类及型号

交流               YDJ-X/Y
交直流            YDJZ-X/Y
交流串激        YDJC-X/Y
交直流串激     YDJCZ-X/Y
(X为输出容量参数,单位为kVA;Y为输出交流电压参数,单位为kV。)

XC-3KVA高压试验控制箱
输入电压 220V±10%  50Hz
输出电压 0-250V
输出电流 0-25A

输出容量 3KVA

计时范围 1S-99H

环境温度 -20º       C至          50 º       C

应用领域 APPLICATION FIELD
附件配件 ACCESSORIES ACCESSORIES
权威鉴定 AUTHORITY TO IDENTIFY

企业产品严格按照国际、国家标准及行业规程生产,通过国家、各省级、市级电力研究所、计量中心及电力权威部门的检测,全面通过ISO9001国际质量管理体系认证。
