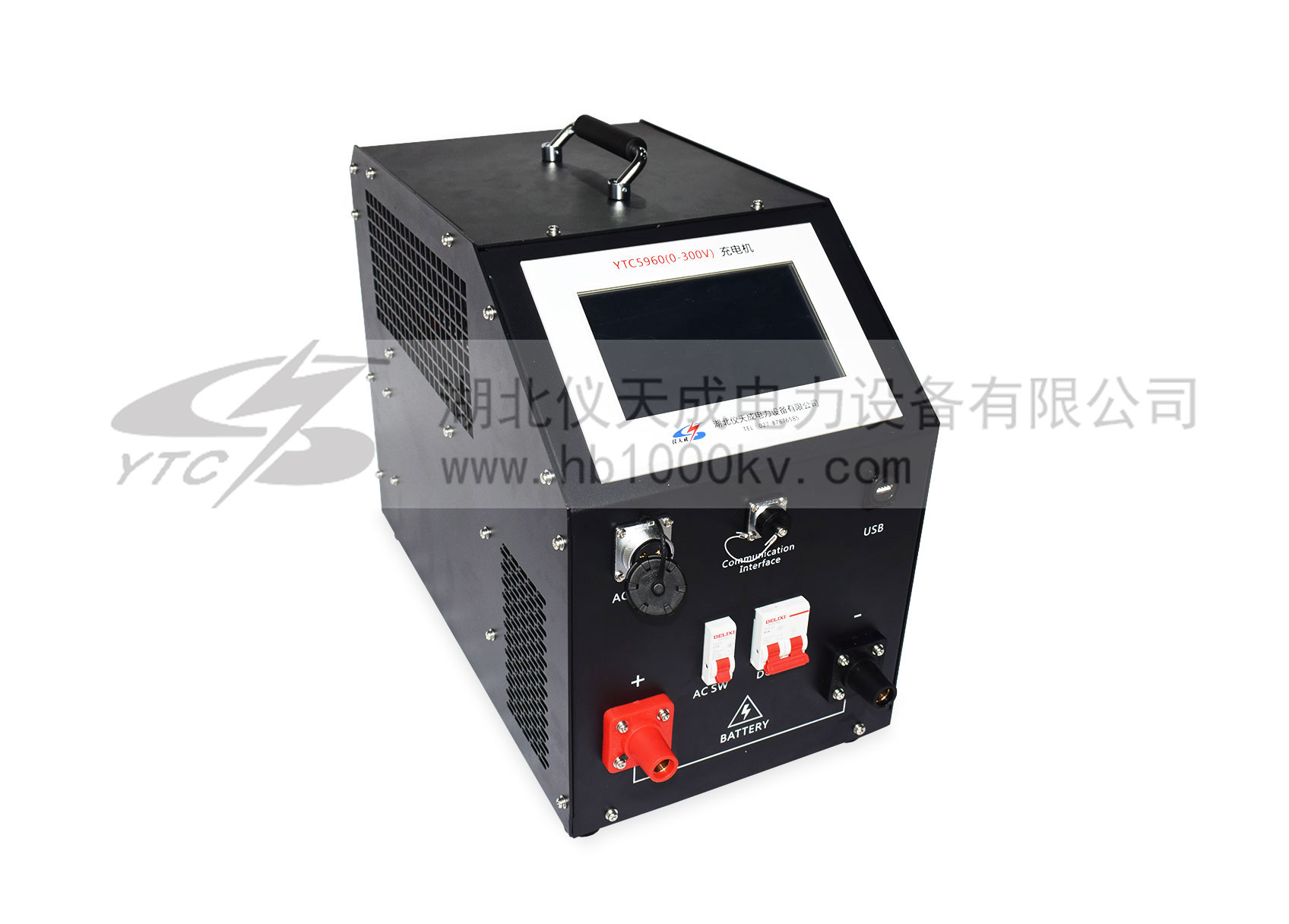

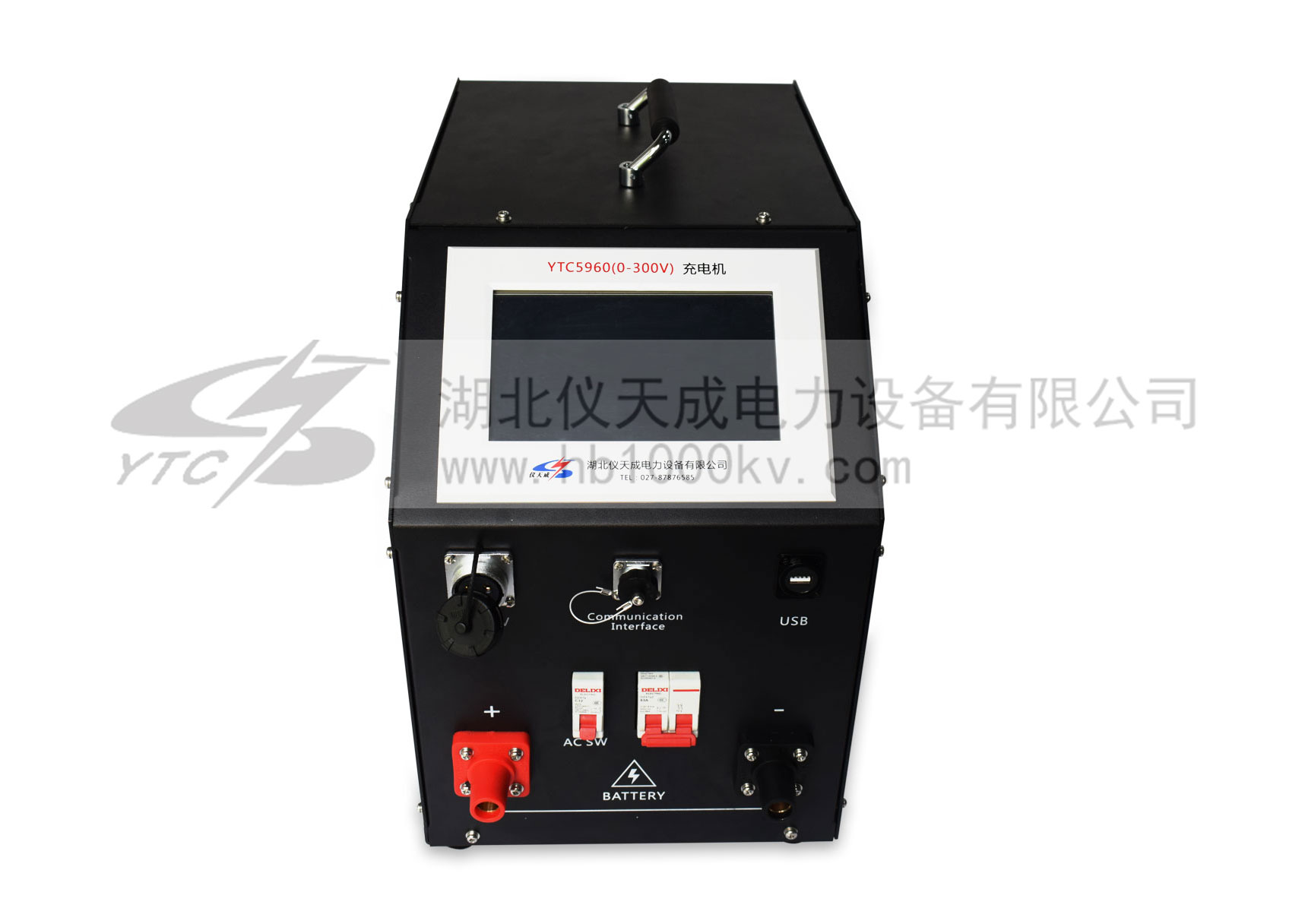

YTC5960系列充电机

YTC5960系列充电机通满足电压等级（可选型）的电池组充电测试。测试仪可以实时监控放电过程中的蓄电池电压、充电电流、充电时间、充电容量等参数；
我司经多年研制，以其专有技术，开发成功系列化的、智能化程度和精度极高的蓄电池充电测试仪。
本测试仪可在蓄电池离线状态下,作为放电负载,通过连续调控充电电流，实现设定值的恒流充电，恒压充电，浮充充电，并记录下所有有价值的、连续的过程实时数据。

提示：凡购买本产品的全国用户享受免费技术指导、三月包换、软件升级、终生维修服务。 13317108516027-878765853027182076719388481

产品图集操作手册产品视频

产品简介 PRODUCT INTRODUCTION

YTC5960系列充电机通满足电压等级（可选型）的电池组充电测试。测试仪可以实时监控放电过程中的蓄电池电压、充电电流、充电时间、充电容量等参数；我司经多年研制，以其专有技术，开发成功系列化的、智能化程度和精度极高的蓄电池充电测试仪。

主要功能特点：
产品采用定制镍铬合金电阻器作为负载源。低阻值；能实现更大电流的放电，定制型外观使功率密度更高。高精度；精度能控制在±0.001Ω内，作为负载源使放电过程更稳定。低温度系数；受温度系数影响小，环境适应能力强。耐电流冲击；耐电流能力强，能快速响应大电流冲击，放电过程更可靠。
智能芯片控制。放电过程智能控制，跟随蓄电池电压下降自动调整，保证恒流放电。单节蓄电池电压实时采集，并以曲线方式展示，便于评估分析，同时智能分析电池电压状态，并作出评估。智能计算放电容量与放电小时率之间的转换，实现电池容量状态最佳评估效果。可设定多种门限阀值，智能判断。
充电功能：严格按照蓄电池充电特性曲线进行自动充电，设计的充电模式是“恒流→（均充稳压值）定压减流→（自动判别转为）涓流浮充”，本仪器具有充电速度快、充电还原效率高、无需人工值守、超长时间充电无过充电危险、确保蓄电池使用寿命等优点。
7英寸超大液晶触摸屏。采用7英寸大尺寸高亮触摸屏，分辨率1024x600，可直接在屏上进行点击操作，简单明了。抗干扰能力强。
采用LORA无线单体监测模块（选配）：兼容2V/4V/6V/12V单体电压监测。每个无线监测模块可同时监测6个单体，相比每个模块监测一只单体电压方法，需要配置的模块数量只是其1/6（48V只需4个监测模块），让无线模块接线操作更加简便。
电池充电过程中，各单体电压实时检测和显示：并在主机屏幕上呈现出各单体电压柱状图的变化轨迹，支持数据表格显示，还能自动实时呈现出电压最高与最低的单体，帮助您快速分析单体变化的趋势。
放电曲线查看：可回看放电过程中电池组电压、电流曲线。
数据转存：主机配置U盘数据转存，数据分析软件可对数据进行解析，并支持报告生成。

产品特征 PRODUCT FEATURES

技术参数 TECHNICAL PARAMETERS

产品技术性能：

电源输入-交流	单相交流110V-750V，频率范围为40－60Hz。
主机操作方式	触摸屏
显示屏	7寸TFT液晶屏，电阻触摸屏，分辨率1024x600
数据通讯	RS485x1
内部数据存储	128MBit
电压测量精度	±0.5%FS+0.1V
电流测量精度	±1%FS+0.1A
组电压显示精度	0.1V
组电流显示精度	0.1A
充电电压范围	可定制（详情见上表）
充电电流范围	电压段一：可选型; 电压段二：可选型; 电压段三：可选型
主机保护	过温、过流、电流失控触发停机保护
紧急停机执行机构	高压直流开关 250A
反接保护	支持
异常保护	电源线掉电、主电缆掉电
过温保护	电阻箱过温85℃；散热器过温100℃
报警提示	液晶显示+蜂鸣器。
安全测试
耐压测试	交流输入-机壳：2200Vdc 1min 交流输入-机壳
耐压测试	直流输入-输出：2200Vdc 1min 直流输入-机壳
工作环境
散热	强制风冷
温度	工作温度范围：-5~50℃；贮藏温度：-40~70℃
湿度	相对湿度0~90%（40±2℃）
海拔	额定海拔2000米

产品外观尺寸：

序号	适用电压等级	机型型号	核心功能	主要技术指标	仪器尺寸(mm) (长x宽x高)	仪器重量(kg)
1	110V系统	YTC5960 充电机	1.110V充电50A； 2.三相380V供电；	1.电压范围：90-145V； 2.充电电参数：0-50A；	500260275	15
2	220V系统	YTC5960 充电机	1.220V兼容110V充电50A； 2.三相380V供电；	1.电压范围：90-270； 2.充电电参数：0-50A；	500260275	15
3	宽范围2-300V	YTC5960 充电机	1.单相220V供电；	1.电压范围：2-300V； 2.充电参数：2-60V-100A；60-300V最大6KW；	455x260x380	21
4	380V系统	YTC5960 充电机	1.380V/220V/110V充电50A； 2.三相380V供电；	电压范围：90-450V； 2.充电电参数： 90-400V@0-50A； 400-450V@0-40A。	500260275	15
5	480V系统	YTC5960 充电机	1.480V/380V/220V充电30A； 2.三相380V供电；	1.电压范围：170-630； 2.充电电参数：0-30A；	500260275	15
6	宽范围40-750V	YTC5960 充电机	1.宽电压范围40-750V； 2.兼容48V/96V/110V/220V/240V/380V/480V/600V系统。	1.电压范围：40-750 2.充电电参数： 40-400V充电50A，400-750V充电最大20KW； 3.最大功率：20KW；	500260275	15.8
7	宽范围40-750V	YTC5960 充电机	1.宽电压范围40-750V； 2.兼容48V/96V/110V/220V/240V/380V/480V/600V系统。	1.电压范围：40-750 2.充电电参数：40-400V充电100A，400-750V充电最大40KW； 3.最大功率：40KW；	605260400	29.6
