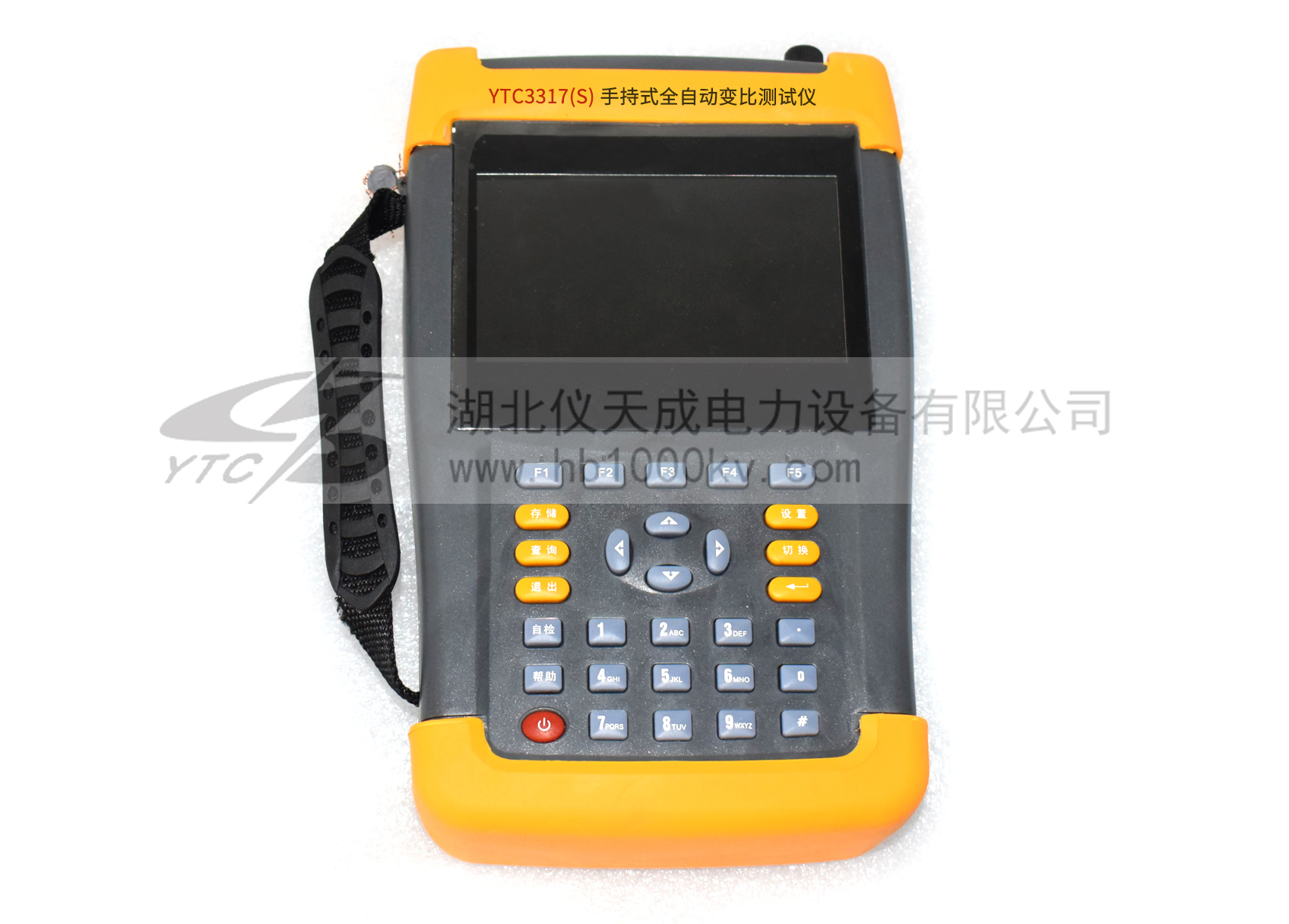

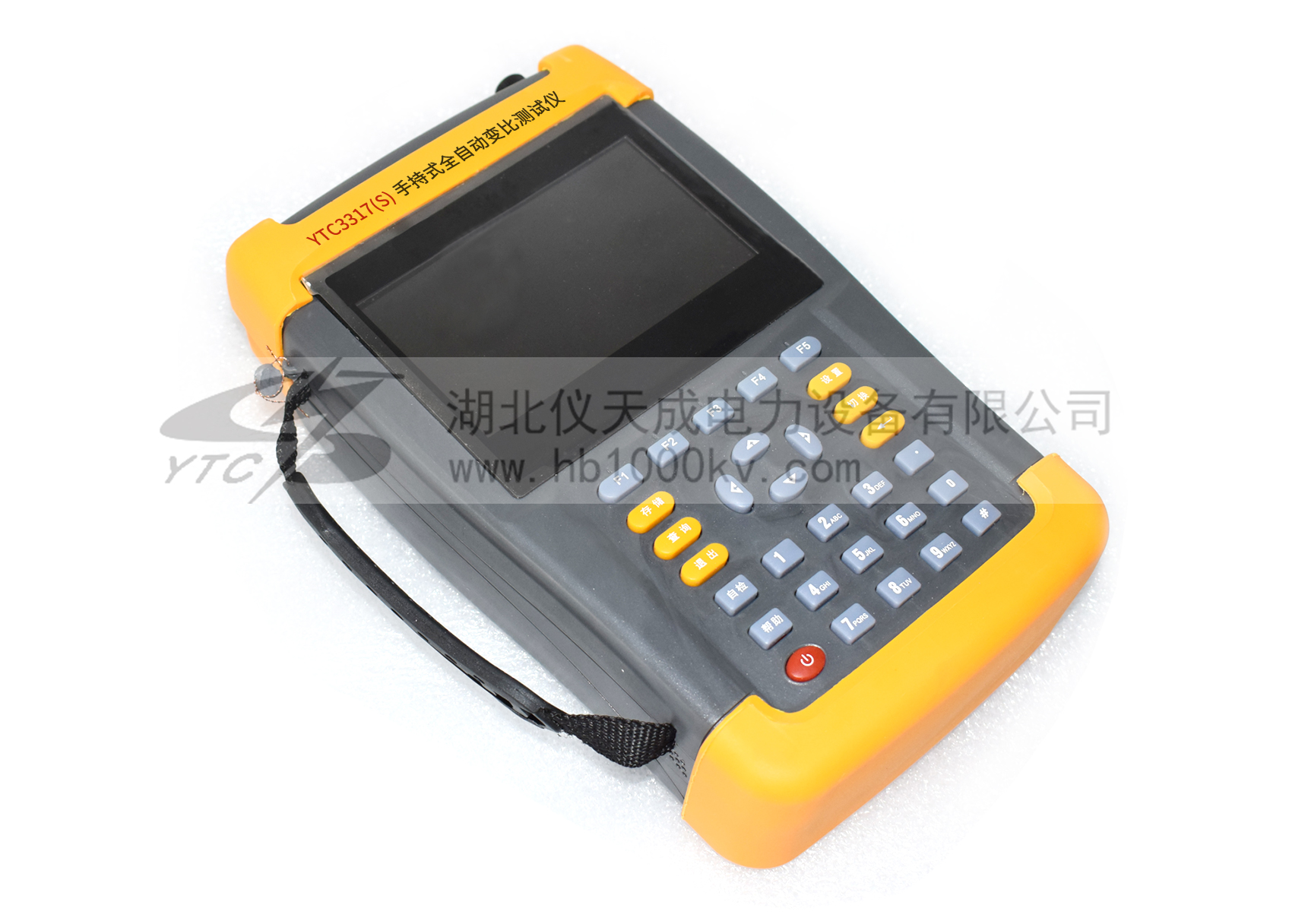

YTC3317(S)手持式全自动变比测试仪

        根据IEC及国家有关标准规定,在电力变压器生产 、用户交接和检修试验过程中,变压器变比试验是必做的项目。这样可有效监督变压器产品出厂及使用过程中的质量,防止变压器匝间短路,开路,连接错误,调压开关内部故障或接触故障。
        我公司自主开发、研制生产的多功能手持式全自动变比测试仪除具有完全根据用户的现场使用要求,操作简便,功能完备,数据稳定可靠的特点外还是国内到目前为止第一款可以进行全盲测(不知道被测变压器的任何参数的情况下准确测量变比值和组号)的变比测试仪;能适应各种大中小型变压器变比测试的需要,是到目前为止国内变比测试中技术非常先进,测试项目非常完善,测量参数全面的变比测试仪。
提示:凡购买本产品的全国用户享受免费技术指导、三月包换、软件升级、终生维修服务。 13317108516027-878765853027182076719388481
产品图集 操作手册 产品视频
产品简介 PRODUCT INTRODUCTION

        根据IEC及国家有关标准规定,在电力变压器生产 、用户交接和检修试验过程中,变压器变比试验是必做的项目。这样可有效监督变压器产品出厂及使用过程中的质量,防止变压器匝间短路,开路,连接错误,调压开关内部故障或接触故障。我公司自主开发、研制生产的多功能手持式全自动变比测试仪除具有完全根据用户的现场使用要求,操作简便,功能完备,数据稳定可靠的特点外还是国内到目前为止第一款可以进行全盲测(不知道被测变压器的任何参数的情况下准确测量变比值和组号)的变比测试仪;能适应各种大中小型变压器变比测试的需要,是到目前为止国内变比测试中技术非常先进,测试项目非常完善,测量参数全面的变比测试仪。
        仪器内置大容量锂离子充电电池,无需外接电源即可进行测试,现场方便易用。

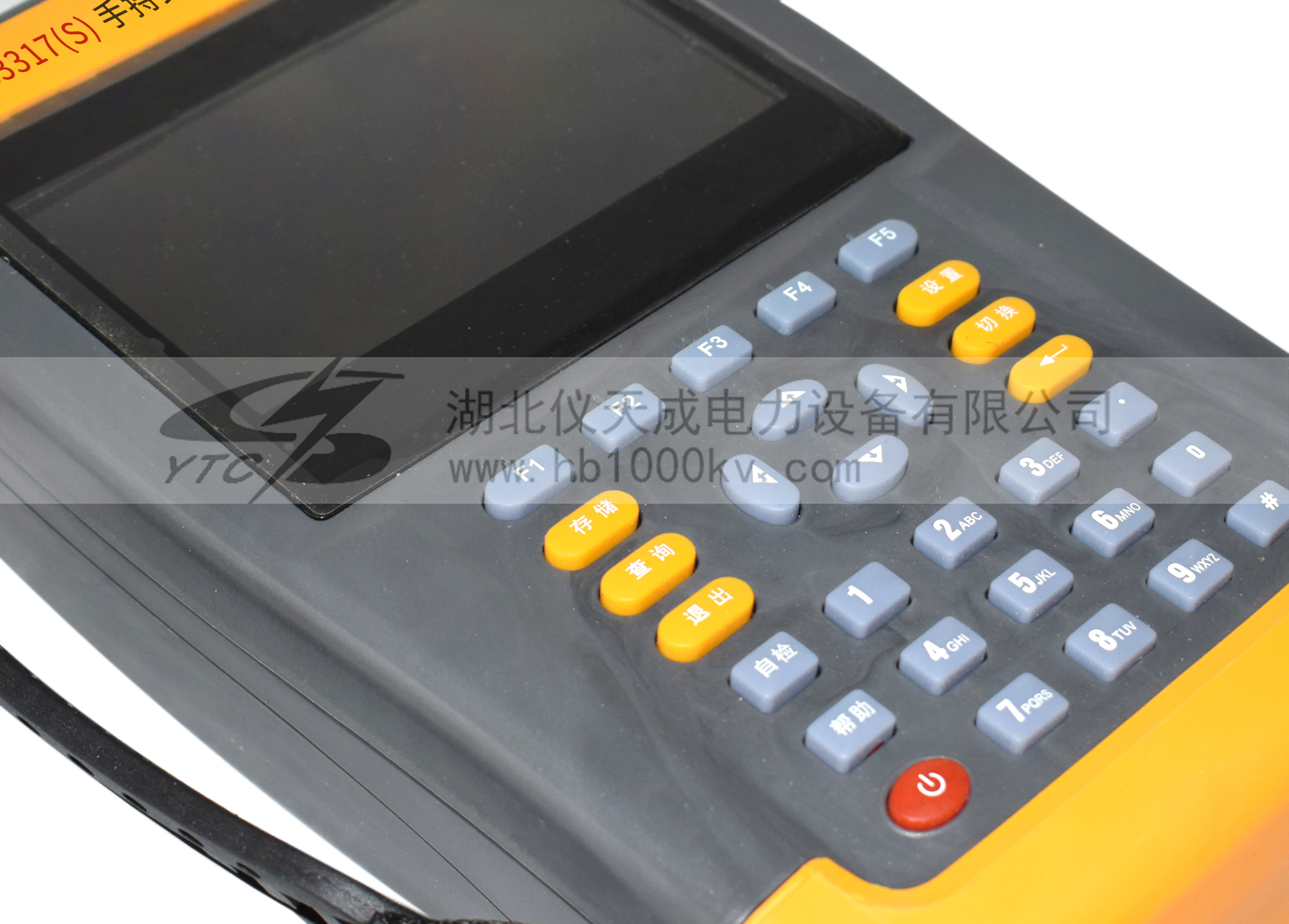

        仪器采用大屏幕真彩色液晶做为显示器,全中文图形化操作界面并配有汉字提示信息、多参量显示的液晶显示界面,人机对话界面友好,向量图显示及接线判断为检查电路的正确性提供了可靠的依据。全触摸式导电硅胶键盘操作方式,操作手感好,简便易用。仪器内置大容量掉电不丢失数据存储器,可将现场校验数据保存下来,最多可扩展存储1000组现场校验结果,可提供后台微机管理软件,通过U盘将结果转存至计算机,生产报表、打印,实现微机化管理。
        仪器采用本公司独立设计开模制造的工程塑料外壳,仪表外形美观、实用。现场测试操作方便。


一、功能特点:
1、真正三相测试:单相电源输入,内部数字合成三相标准正弦波信号源,通过高保真功率放大器,产生三相测试电源(失真度小于0.1%、对称度优于0.05%)输出,测试结果具有更好的等效性,不会出现组别误判等现象。
2、功能强大:既可进行单相测量,又可实现三相绕组的自动测试,单相、三相均可测量极性,一次完成测量AB、BC、CA三相的变比值、误差、分接位置、分接值等参数,可自动识别组号(0-11等同于1-12)。
3、六角图显示功能:测试结果以数字和六角矢量图显示,直观的看出变压器连接组别情况。
4、盲测功能:无需选择接线方式,无需选择接线组别,测量Y/△、△/Y变压器无需外部短接,可根据选择的测试内容自动切换接线方式。完全可以对没有铭牌的变压器进行变比和组号的测量。
5、分接测试:能快速测量在各分接开关位置的变比及变比误差,额定变比只需输入一次,不必反复输入就能计算出各分接位置的变比误差。
6、同时具有匝数比测量和运行电压变比测量两种功能,运行变比能更真实的反映变压器在实际运行的情况下,电压变比的实际数值。
7、抗振性好:军品接插件的使用增强了抗振性能。
8、采用5寸高清真彩液晶屏,显示数据效果和矢量图效果直观细腻。
9、本仪器所用的测试源是数字合成的标准正弦数字源,失真度小于0.1%,不受工作电源质量的影响。
10、携带方便:体积小,重量轻。
11、内部配备高容量锂离子充电电池,现场无需任何电源即可完成测试工作,一次充满可以连续进行500次以上的测量。
产品特征 PRODUCT FEATURES
技术参数 TECHNICAL PARAMETERS

变比测量范围 0.9~10000
测量速度 35秒内完成三相测试
测量精度 高压侧电压的测量精度0.05%
低压侧电压的测量精度0.1%
变比分辨率:0.0001
变比测量精度 0.1%(0.9-2000)
0.2%(2000-10000)
根据用户要求可订制全量程0.1级的设备
轻便度 携带方便、适合野外作业
外形尺寸 258×158×58mm
重量 1.8Kg

应用领域 APPLICATION FIELD

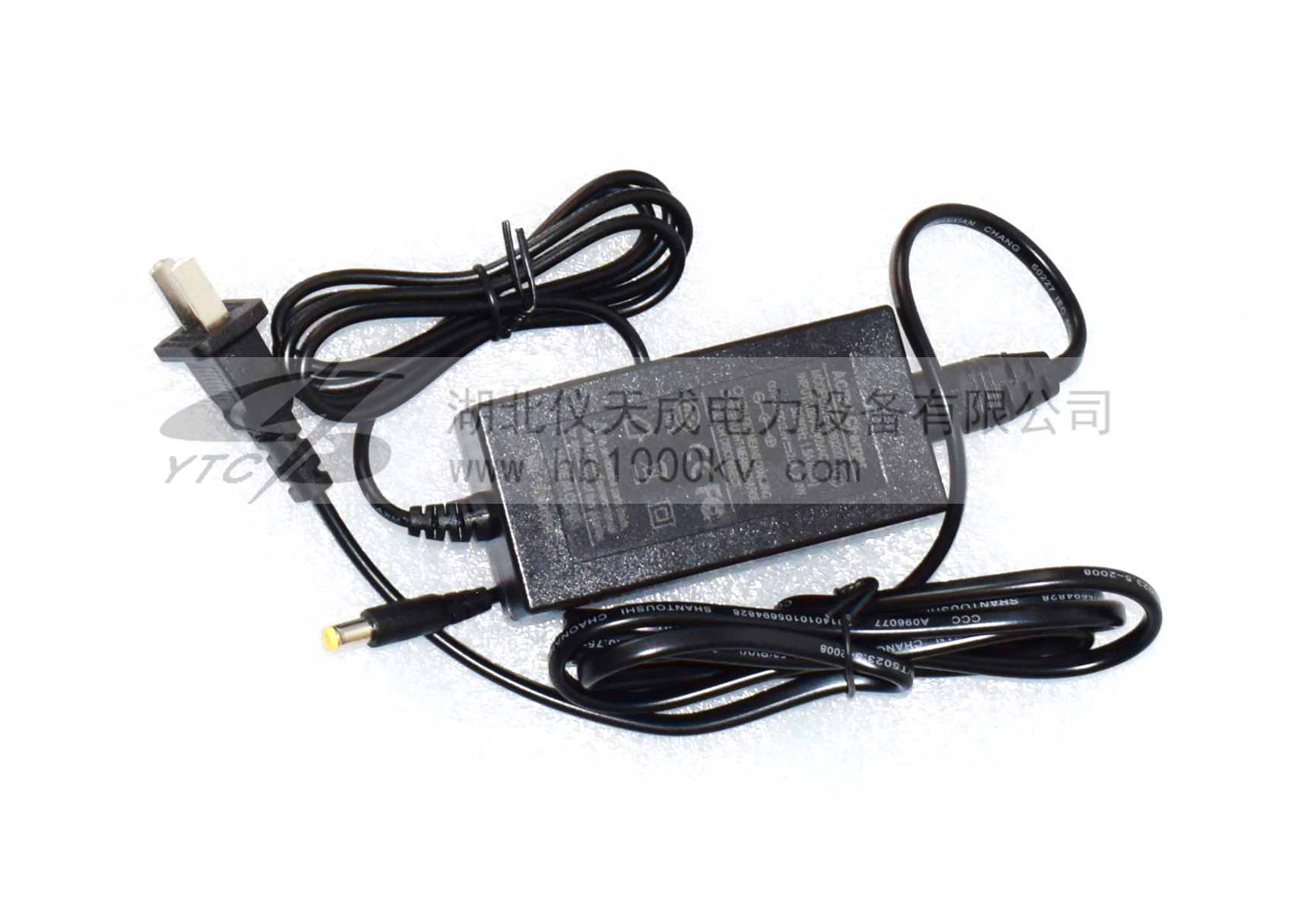

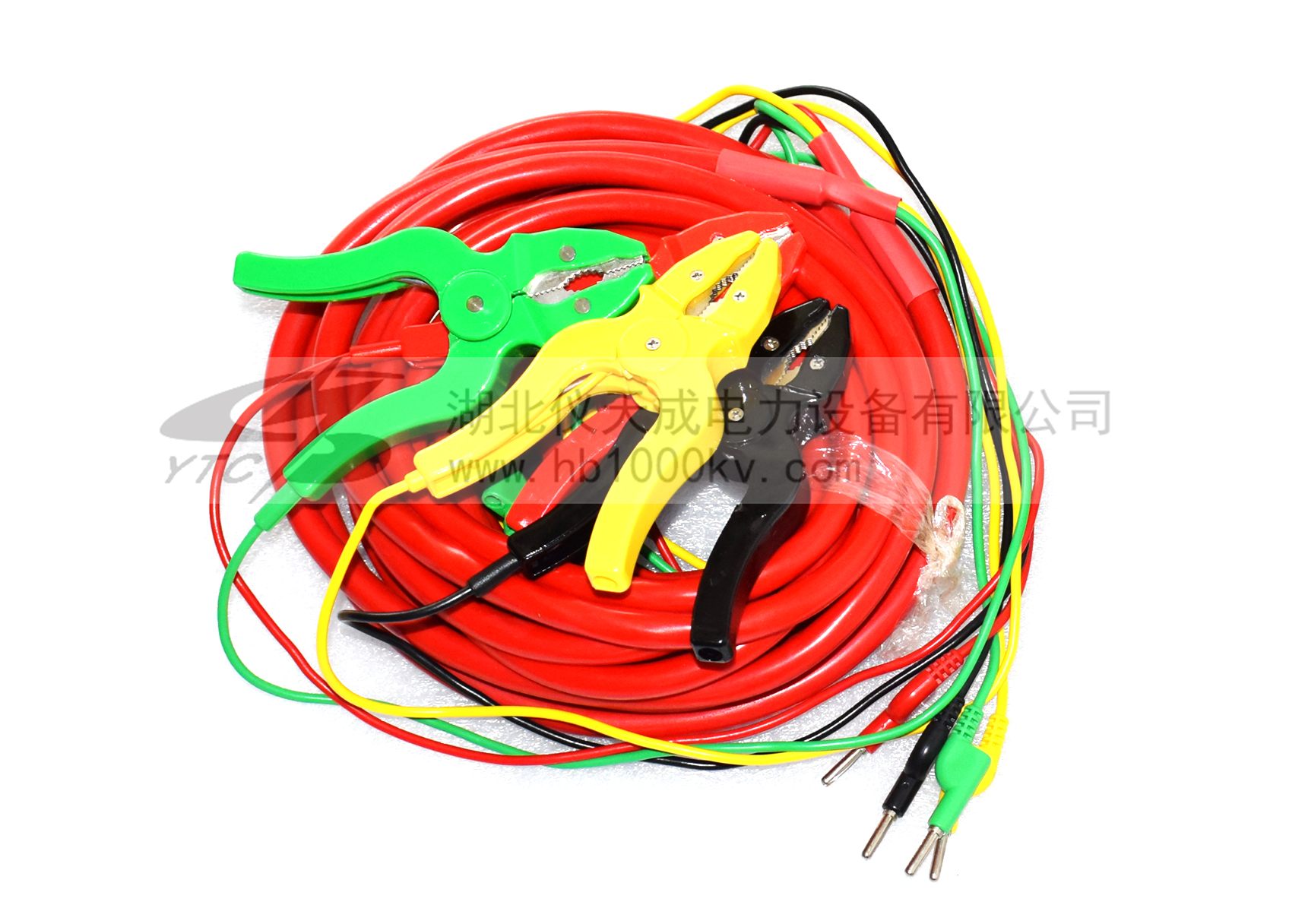

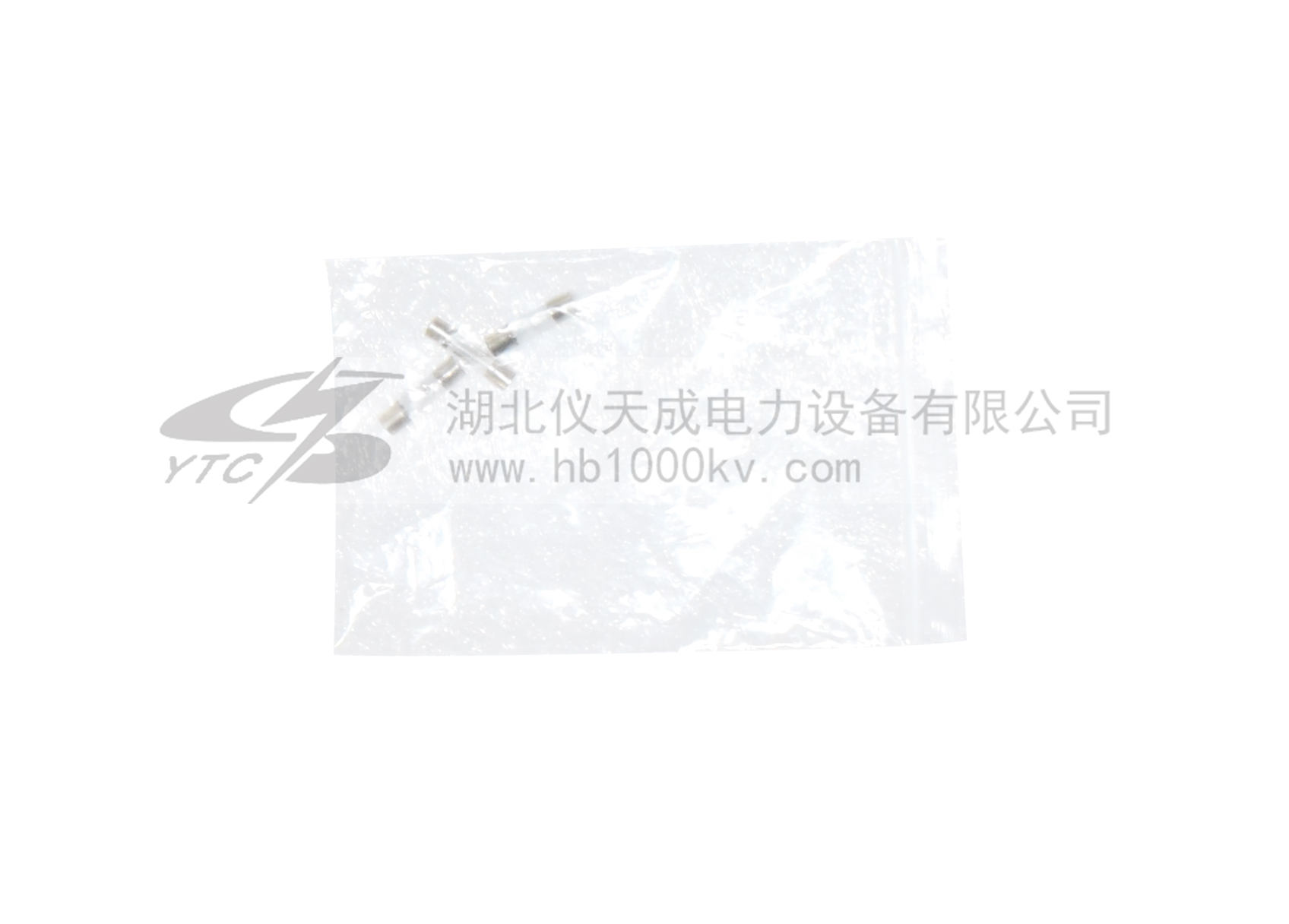

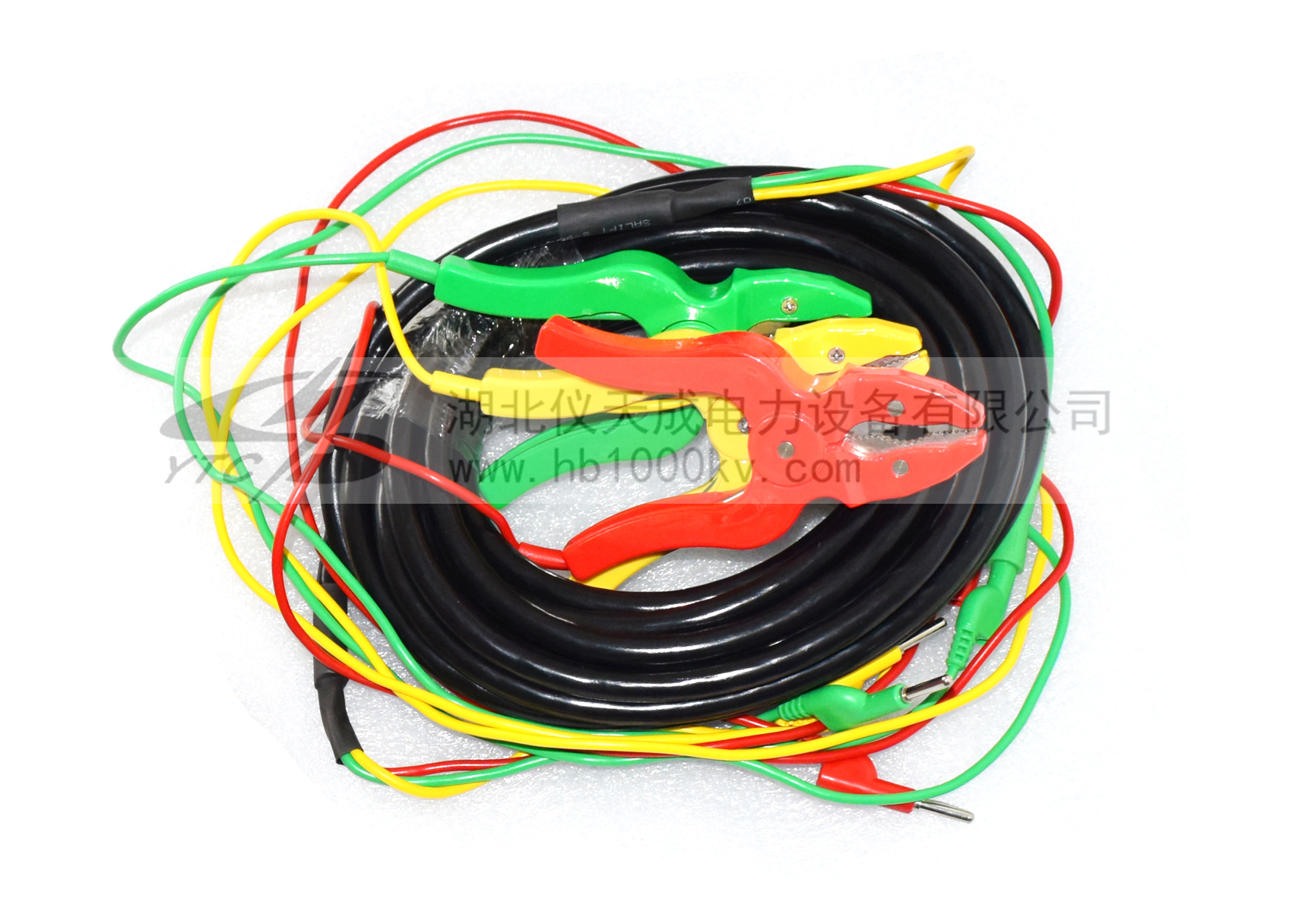

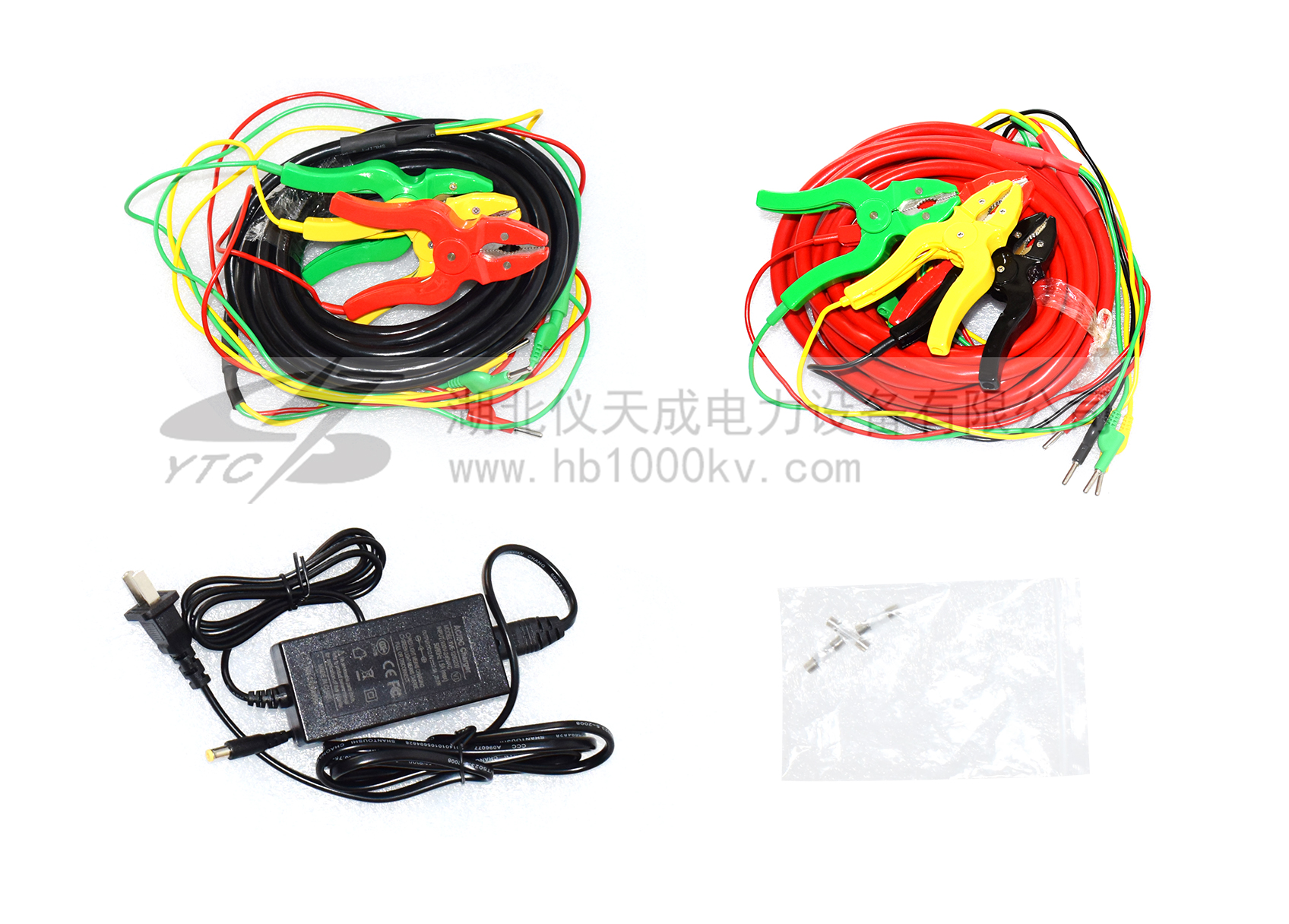

附件配件 ACCESSORIES ACCESSORIES
权威鉴定 AUTHORITY TO IDENTIFY

企业产品严格按照国际、国家标准及行业规程生产,通过国家、各省级、市级电力研究所、计量中心及电力权威部门的检测,全面通过ISO9001国际质量管理体系认证。
