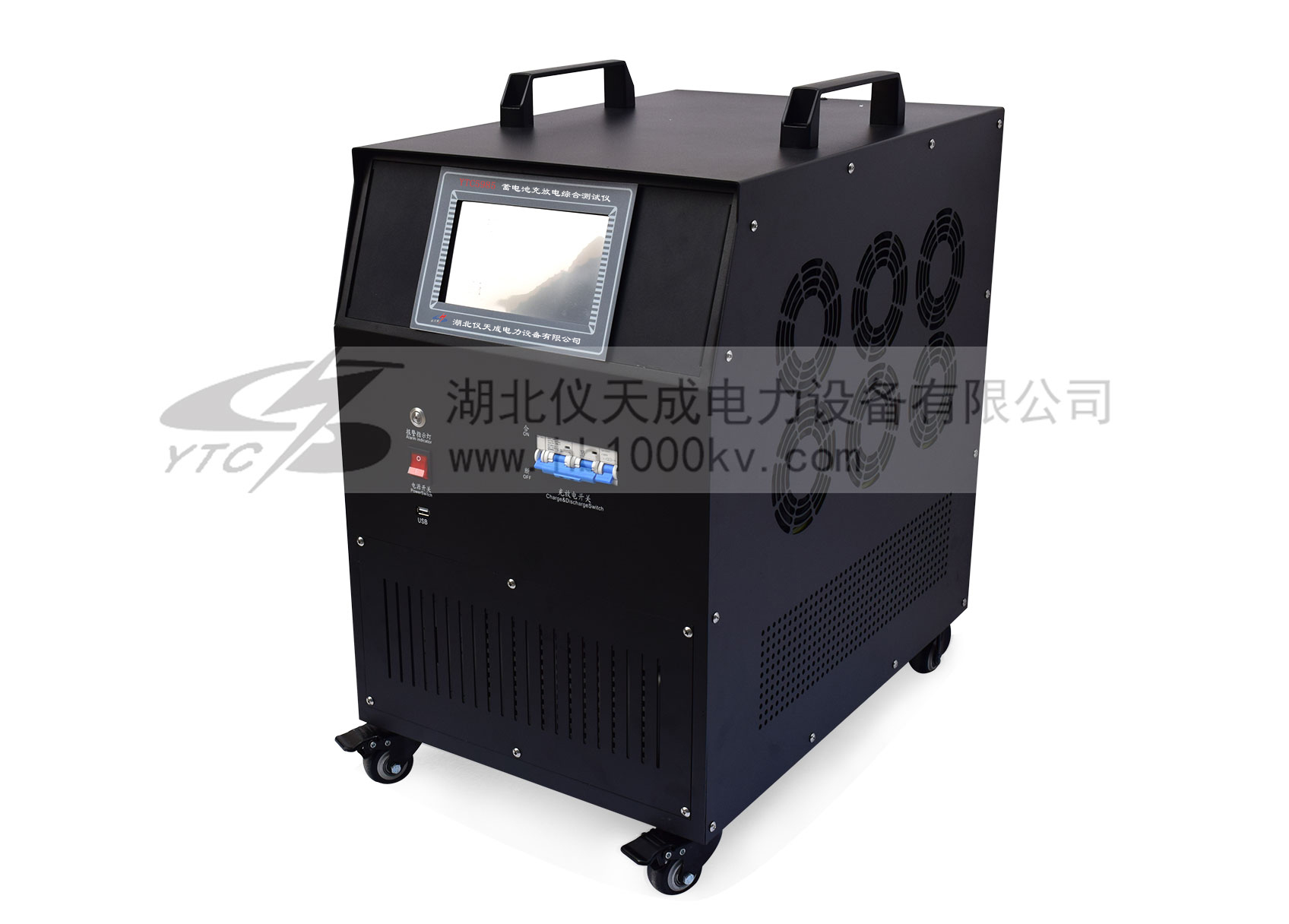

YTC5985蓄电池充放电综合测试仪

智能型蓄电池充放电装置集充电、放电、活化，一机多用。减少企业成本，降低维护人员劳动强度，为电池和UPS电源维护提供全面科学的检测手段。该仪器功率大，体积小，重量轻，友好、人性化的人机交互界面，大大减少了蓄电池日常测试维护的工作量，是蓄电池维护工作的最佳助手。

提示：凡购买本产品的全国用户享受免费技术指导、三月包换、软件升级、终生维修服务。

产品简介 PRODUCT INTRODUCTION

工作原理：
充电机以所设置均充充电电流的五分之一作为均充-浮充转换的判别阈值，大于阈值处于均充状态，小于阈值处于浮充状态。如图所示的充电过程是：充电早期以所选的充电电流对蓄电池进行恒流充电;当蓄电池电压到达充电机所设定的均充稳压值时，自动转为定压减流充电；当电流减小至均充/浮充的转换阈值时则自动转为浮充电。如蓄电池组端电压等于充电机的稳压值，充电电流为零；一般可认定此时蓄电池已充满，完成充电。
若此时继续充电，经过一段时间后，会逐渐出现维持浮充状态的涓流。设计成上述的充电特性，即先以较高的(均充)定压电压使蓄电池组的每节电池都能够较快地充分地充满电，继而以较低的(浮充)维持电压使蓄电池避免过充电，实现无人值守或减轻操作人员工作强度

主要功能及特点
充电功能：
a. 严格按照蓄电池充电特性曲线进行自动充电，设计的充电模式是“恒流→（均充稳压值）定压减流→（自动判别转为）涓流浮充”，具有充电速度快、充电还原效率高、无需人工值守、超长时间充电无过充电危险、确保蓄电池使用寿命等优点;
b. 用户设定好均充电压、浮充电压、充电电流、充电时间、充入容量等参数，测试仪便自动执行充电过程，并实时显示充电电流、充入容量、整组电压、充电时间等信息;在充电过程中可重新修改充电参数；
c. 当充电时间到达设定时间、充入容量到达设定容量、充电模块异常或人为终止操作均可停止充电操作;

放电功能：
a. 测试仪设有两种放电方式，恒流放电和恒功率放电，用户可根据自己需要选择放电方式对电池组进行放电试验
b. 用户设定好整组电压、放电容量、满足条件单节数、放电时间等参数，测试仪自动执行放电试验，并显示电池信息，在放电过程中可重新修改参数。
c. 当放电时间到达设定时间、放电容量到达设定容量，模块异常或人为终止操作均可停止放电操作;

在线监测功能：
a. 在线监测功能用来对电池组池进行实时的监测及极限报警提示；监测信息包括整组电压、监测时间；用户可通过设定终止监测时间或人为终止操作停止在线监测，也可通过设定整组报警极限提醒用户电池状态信息；
◆ 主机可保存10组充电、10组放电，用户可进行查询、删除及SD卡导出操作。
◆ 内置GSM短信模块，用户设定好短信接受号码后，设备自动将测试状态和测试信息以短信通知用户，真正做到无人值守，降低维护人员的劳动力。（选配）
◆ 运行过程中可以随时调整充放电参数。
◆ 设有交流输入过流、过欠压、输出短路保护，反应速度快、寿命长。并设有过热自动关机保护功能，确保用户放心安全使用。
◆ 人性化的操作界面，操作简单，流程清晰，每一步操作均有简体中文提示。
◆ 7寸彩色大屏幕液晶触摸显示器，显示效果清晰优美。
◆ 上位机数据管理软件功能强大，界面友好，提供数据管理、打印、分析、报表统计、自动生成测试报告等功能。
◆ 体积小、重量轻，带万向轮便于移动。

技术参数 TECHNICAL PARAMETERS

技术指标

环境条件	工作温度：(-20～55)℃
	贮存温度：(-45～70)℃
	相对湿度：90%(40±2℃)
	大气压力：(70～106)kPa
外形	尺寸:650450750
外形	整机重量：40kg
工作电源	交流单相AC220V±10%；频率：50Hz
充电模块工作电压	AC380V；频率：50Hz
蓄电池类型	铅酸蓄电池
蓄电池组标称电压	220V
充电电流	2A～100A
放电电流	2A～100A
恒流放电电压范围	174V～285V
总精度	稳压总精度：1%；稳流总精度：1%
显示方式	7寸彩色大屏幕LCD
效率	≥92％
功率因数	≥0.9
绝缘强度	输入对外壳和对输出≥AC1500V；输出对外壳≥AC500V
平均无故障时间(MTBF)	≥50000h
过热关机温度阈值	(80～85)℃
