• YTC3003手持式局放测试仪

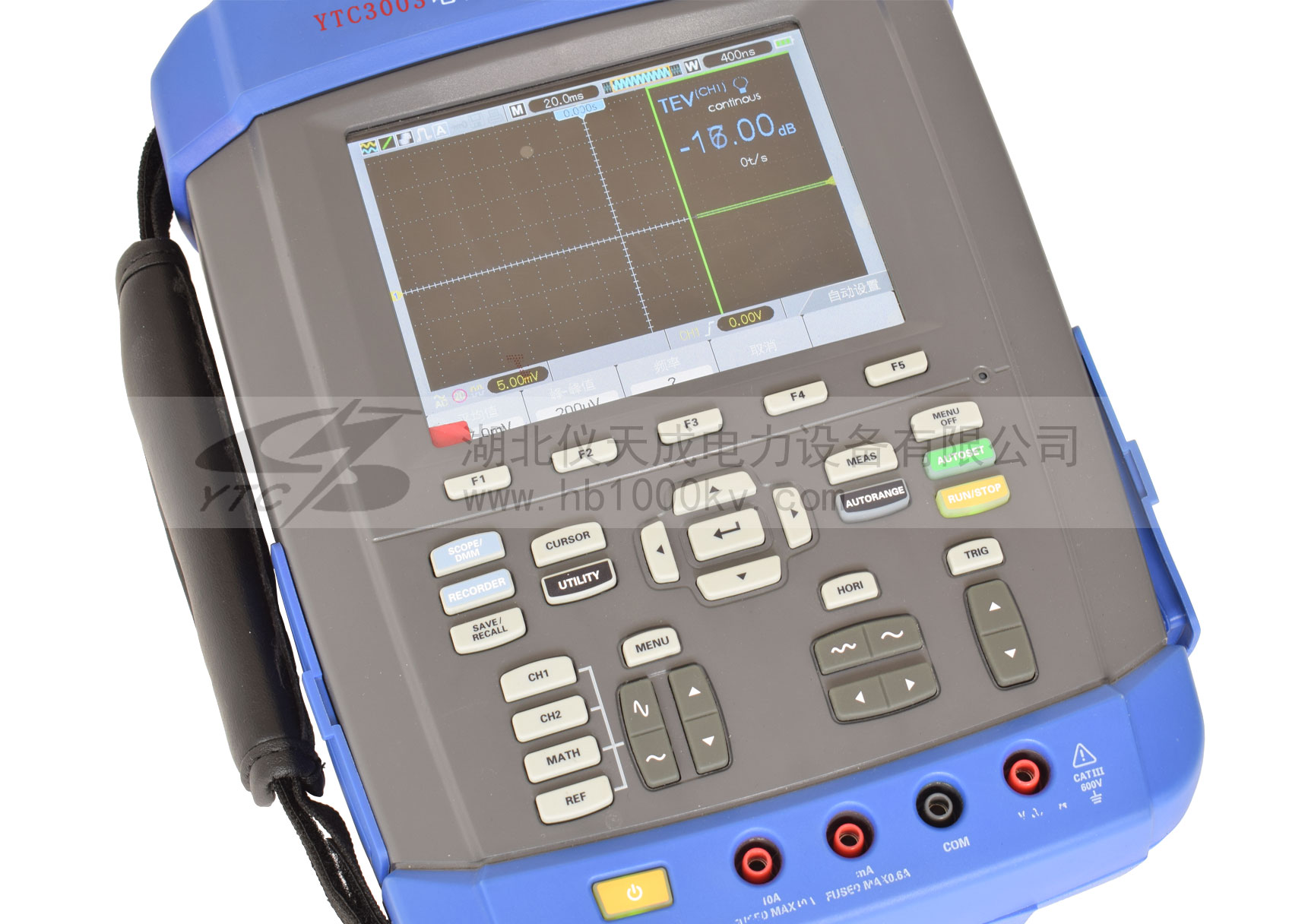

    YTC3003北京手持式局放测试仪
    YTC3003手持式局放测试仪是我公司技术人员根据多年局放检测经验,适用于对高压设备局部放电在线检测及定位。设备由测试仪主机、专用局部放电检测软件、复合式TEV传感器、超声波传感器、高频电流互感器、超高频传感器以及连接线组成。
    提示:凡购买本产品的全国用户享受免费技术指导、三月包换、软件升级、终生维修服务。 13317108516027-878765853027182076719388481
    产品图集 操作手册 产品视频
    产品简介 PRODUCT INTRODUCTION

    产品简介:
    YTC3003手持式局放测试仪配备复合式TEV传感器、超高频传感器、高频电流互感器及高灵敏度超声波传感器来采集高压设备内部局部放电信号。系统采用多级检波降频技术来降低放电信号的频率,同时采用高速AD转换电路完成信号的数字化,并通过数字信号处理、自适应滤波等干扰信号处理方式保证了检测数据的可靠性。

    产品特征:
    1、检测速度快,通过采集不同高压设备内部局部放电产生的不同信号可对设备的运行状态进行快速带电检测。
    2、可在设备运行状态下进行安装检测,对设备的正常运行没有任何影响,便于工作人员及时对开关柜的运行状态进行评估,大大提高设备运行的可靠性、安全性和有效性。
    3、YTC3003手持式局放测试仪检测数据可靠性高,系统采用多级检波降频技术来降低放电信号的频率,同时采用高速AD转换电路完成信号的数字化,并通过数字信号处理、自适应滤波等干扰信号处理方式保证了检测数据的可靠性。

    产品别称:局部放电检测仪、电缆环网柜局放仪、电缆环网柜超声波巡线仪、局部放电超声波巡线仪、YTC3003手持式局放测试仪
    产品特征 PRODUCT FEATURES
    技术参数 TECHNICAL PARAMETERS

    项目 技术参数
    复合式TEV测量 传感器 容性
    测量量程 0~60dBmV
    分辨率 1dB
    误差 ±1dB
    检测频宽 5~70MHz
    脉冲/周期最大值 655
    门限调节范围 3~57dB
    高频电流互感器 检测频带 10kHz~30MHz
    信号传输方式 50Ω同轴电缆
    检测灵敏度 10pC
    超声波测量 测量量程 -7dBμV~68 dBμV
    分辨率 1dB
    误差 ±1dB
    传感器灵敏度 -65dB (0dB = 1volt/μbar 有效值SPL)
    传感器中心频率 20~50kHz
    传感器直径 不大于50mm
    外差频率 38.4kHz
    特高频传感器 检测频带 300MHz~1.5GHz
    信号传输方式 50Ω同轴电缆
    检测灵敏度 1dB
    增益 >65dbm
    硬件 外壳 具有防护壳,防护等级应达到或优于IP53
    连接器 耳机插口、低压直流充电器输入、外部超声波传感器输入
    主机重量 不大于3kg
    显示屏 LED显示,且能够显示电池状态
    电池 内部电池 配备充电电池,电池电压低时具备自动关机功能
    电池持续工作时间 单通道模式大于6小时,多通道模式大于3小时
    电池充电 可以用220V工频电源充电,充电时间不大于8小时
    电池充电器防护等级 IP54

    应用领域 APPLICATION FIELD
    附件配件 ACCESSORIES ACCESSORIES
    权威鉴定 AUTHORITY TO IDENTIFY

    企业产品严格按照国际、国家标准及行业规程生产,通过国家、各省级、市级电力研究所、计量中心及电力权威部门的检测,全面通过ISO9001国际质量管理体系认证。
