    • YTCZG-60kV/20mA直流高压发生器
    YTCZG-60kV/20mA北京直流高压发生器
            YTCZG-60kV/20mA直流高压发生器主要适用于电力部门、工矿、冶金、钢铁等企业动力部门对氧化锌避雷器、电力电缆、变压器、发电机等高压电气设备进行直流耐压试验。
    -体积小、重量轻
    -75%UDC1mA功能按钮，精度1%读数±1%
    -符合DL/T848.1-2004技术要求，严格执行企标出厂
    提示：凡购买本产品的全国用户享受免费技术指导、三月包换、软件升级、终生维修服务。 13317108516027-878765853027182076719388481
    产品图集 操作手册 产品视频
    产品简介 PRODUCT INTRODUCTION

            YTCZG-60kV/20mA直流高压发生器是根据电力待业标准DL/T848.1-2004《直流高压发生器通用技术条件》设计制造的便携式直流高压发生器。具有体积小、重量轻、精度高等诸多特点，广泛适用于电力部门、工矿、冶金、钢铁等企业动力部门对氧化锌避雷器、电力电缆、变压器、发电机等高压电气设备进行直流耐压试验，并深受广大电力工作者的欢迎。

            产品特征：
            1、采用高频倍压电路，应用PWM脉宽调制技术和大功率IGBT器件。
            2、采用电压大反馈，输出电压稳定度高，纹波系数小≤1%。
            3、全量程平滑调压，电压调节细度好调节精度≤0.5%，稳定度≤1%，电压电流误差1%（读数±0.2KV），电流误差±1个字。升压电位器零起升压。
            4、75%UDC1mA功能按钮，方便氧化锌避雷器试验，精度1%读数±1%。
            5、过压保护采用拔码设定，一目了然，误差±1%。
            6、倍压采用新型材料，轻巧、坚固。外表涂特种绝缘材料，电气性能好，防潮能力强。
            7、折叠式撑脚，直径面积大，稳定性能好。
            8、一体化设计、高压拖地电缆引出，方便现场试验。
            9、产品符合DL/T848.1-2004技术要求，并经电力部电气设备质量检测测试中心型式试验，严格执行企标出厂。

            产品别称：直流高压发生器、直高发、高压发生器


    产品特征 PRODUCT FEATURES
    技术参数 TECHNICAL PARAMETERS

    一、一体机
    规格技术参数 40/3 60/2 60/3 60/20 80/2 100/2 120/2 120/5
    额定电压(kV) 40 60 60 60 80 100 120 120
    额定电流(mA) 3 2 3 20 2 2 2 5
    额定功率(W) 120 120 180 1200 160 200 240 600
    机箱重量(kg) 7 2 2 4.5 2 3 3 4.5
    倍压重量(kg) 7 10.5 10.5 11.5 11 11.2 11.2 11.2
    倍压高度(mm) 一体400 400 400 400 400 500 500 500
    电压测量精度 数显表±（1.0%读数±2个字）
    电流测量精度 数显表±（1.0%读数±2个字）
    波纹系数 ≤1%
    电压稳定度 随机波动，电源电压变化±10%时≤1%
    过载能力 空载电压可超出额定电压10%使用十分钟
    充电电流为1.5倍额定电流
    电源 单相交流50Hz  220V±10%
    工作方式 间断使用
    一次连续时间为30分钟
    工作环境 温度：-10～40℃
    相对湿度：室温为25℃时不大于85%（无凝露）
    海拔高度：1500米以下
    带 电 容
    负荷能力    		 被试品电容量无限制
    可用1.5倍的额定电流充电
    结构特点 环氧玻璃钢电气绝缘倍压筒
    空气绝缘、无泄漏之虑
    操作箱特点 高精度0.75UDC1mA单触按钮（精度≤1.0%）适合氧化锌避雷器试验
    过压保护采用拨置，一目了然
    机箱倍压放置一个铝合金箱，整机一手可提

    二、分体机
       规格技术参数 200/2 200/3 250/3 300/2 300/5 400/3 400/5 其它等级
    额定电压（KV） 200 200 250 300 300 400 400 500～1000KV定  做
    额定电流（mA） 2 5 3 2 5 3 5
    额定功率（W） 400 1500 750 600 1500 1200 2000
    机箱重量（kg） 4.5 4.5 4.5 5.5 5.5 5.5 5.8
    倍压重量（kg） 11.5 11.5 13 16 16 22 22
    倍压高度（mm） 965 965 1030 1250 1250 1900 1900
    电压测量精度 数显表±（1.0%读数±2个字）
    电流测量精度 数显表±（1.0%读数±2个字）
    波纹系数 ≤1%
    电压稳定度 随机波动，电源电压变化±10%时≤1%
    过载能力 空载电压可超出额定电压10%使用十分钟
    充电电流为1.5倍额定电流
    电源 单相交流50Hz  220V±10%
    工作方式 间断使用
    一次连续时间为30分钟
    工作环境 温度：-10～40℃
    相对湿度：室温为25℃时不大于85%（无凝露）
    海拔高度：1500米以下
    带 电 容
    负荷能力    		 被试品电容量无限制
    可用1.5倍的额定电流充电
    结构特点 环氧玻璃钢电气绝缘倍压筒
    空气绝缘、无泄漏之虑
    操作箱特点 高精度0.75UDC1mA单触按钮（精度≤1.0%）适合氧化锌避雷器试验
    过压保护采用拨置，一目了然
    控制箱小，方便现场

    应用领域 APPLICATION FIELD

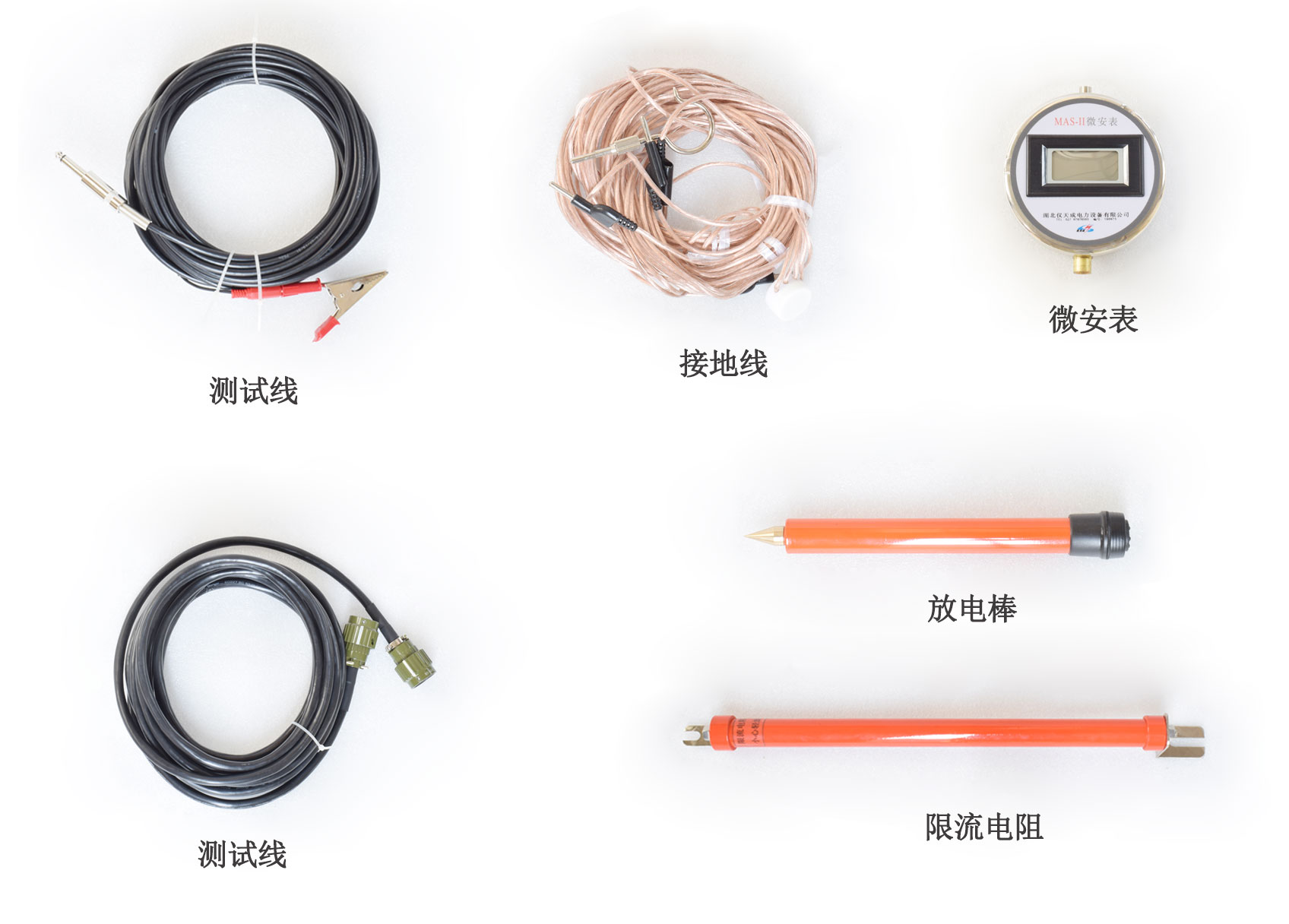

    附件配件 ACCESSORIES ACCESSORIES



    权威鉴定 AUTHORITY TO IDENTIFY

    企业产品严格按照国际、国家标准及行业规程生产，通过国家、各省级、市级电力研究所、计量中心及电力权威部门的检测，全面通过ISO9001国际质量管理体系认证。

    产品型号使用证书产品型号使用证书 质量管理体系证书质量管理体系证书 外观设计专利证书外观设计专利证书 湖北省计量技术研究院湖北省
