微机继电保护测试仪的工作原理

返回 打印
来源:仪天成电力  时间:2017/10/25  阅读:
        随着国内电力系统的日趋完善和复杂,变电站等电力企业迫切需要一种能够保证电力系统能安全可靠运行的测量仪器,而微机继电保护测试仪便应运而生。其主要运用于线路保护,主变差动保护,励磁控制等领域,也常常用来校验常规的电流、电压、时间、中间、重合闸、差动等系列继电器。
那么微机继电保护测试仪的工作原理是怎么样的呢?
        微机继电保护测试仪一般由数字信号处理器微机、D/A转换和低通滤波、电压、电流放大器 开入、开出量 、专用直流电源输出装置等组成。
        在实际的测试工作中,微机继电保护测试仪分为主回路和辅回路,主回路采用大旋钮调节,辅回路采用小旋钮调节,主回路通过面板上“输出选择”按键开关控制其输出的各种量,并且每切换一种输出的同时,仪器上的数字电压/电流表可自动监视其输出值。辅回路通过输出开关控制直接调节输出,测量可外附万用表测量。
         微机继电保护测试仪测量主回路的原理,输入的AC220V电源经保险通过输出控制继电器K1进入双碳刷调压器T1输入端,通过T1大旋钮调节的电量进入隔离变压器T2(兼职升流器),升流器分三个抽头输出,一个抽头为AC0-250V输出,额定电流为3A;该抽头输出电压经整流滤波后可输出0-350V直流电压;第二个抽为15V(10A),该抽头一路经传感器通过继电器控制输出0-10A交流电流,一路经电阻输出0-500mA交流电流,一路经继电器转换可输出0-10A或0-500mA直流电流;第三个抽头为10V(100A)大电流端,该抽头穿过传感器一次侧直接输出100A电流,该回路带负载能力较强,但输出稍有过载,不能长时间处于大电流状态下。
        微机继电保护测试仪测量辅回路的原理,继电保护测试仪器辅回路与主回路一样,AC220V电源经保险进入双碳刷调压器T1小旋钮调节的电压量,通过隔离变压器T4可直接调节输出0-20V或0-250V交流电压或0-350V直流电压,此回路额定电流为1A。按下辅回路“输出控制”开关,调节小旋钮即可输出。

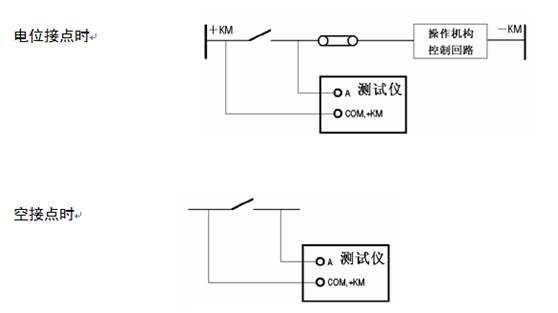

        在这里需要注意的是在操作的过程中,开量在接线的过程中有电位接点和空接点两种接线方式,分别是

        开关量输出与电压、电流、开入等各部分均完全隔离。各个开出量的动作过程在各个测试模块中各有不同,详细请参看各模块软件操作说明。
通过主回路和辅回路的测量,就可以得出各种继电器的吸合电压(电流)值,释放电压(电流)值,各种触头(常开、常闭、转换、延时)的吸合时间和断开时间,通过这些数据就可以判断出这些电气设备的运行状态,大大节约了时间提高了工作效率。

湖北仪天成电力设备有限公司技术部
                                    2017年9月15日
