微机继电保护测试仪直流试验介绍

返回打印来源：仪天成电力时间：2018/04/23 阅读：次

微机继电保护测试仪如何做直流试验呢？微机继电保护测试仪作为电力工作者经常需要使用到的一款电力测试仪器，具有功能强大、携带方便、测试速度快、精度高等特点，深受广大电力工作者的欢迎，本文就简单介绍微机继电保护测试仪进行直流试验。

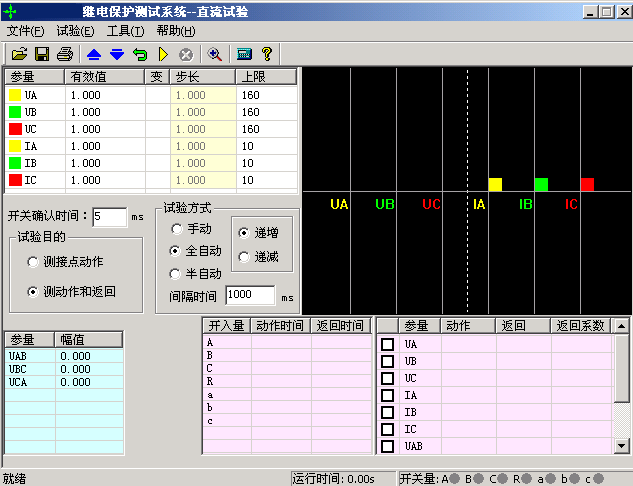

直流试验模块提供专门的直流电压和电流输出，主要是为了满足做直流电压继电器、时间继电器以及中间继电器等试验的要求。直流模块的主界面如图所示：

一、参数设置

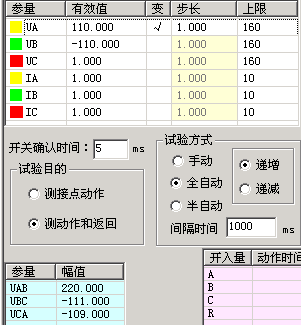

每相电压最大输出为±160V，当需要输出更高的电压时，可采用两相电压输出，数值上一正一负，这样输出电压最高可达320V。比如UA=100V，UB= -100V，则UAB=100－（-100）= 200V，右图所示。线电压的幅值显示在主界面的左下角。UA 和UB的值不一定要求相等，但需注意正、负极性。
单相最大电流输出为10A，如需要输出更高的电流，可采用两路或三路电流并联输出的方式，每相幅值应基本相等。

二、独立的直流输出
此装置设有一路独立的大功率直流输出电源。现场试验时，若需要为保护提供一路直流电源，可以采用该直流电源。该电源提供了110V或220V两个档位输出，并且在一定范围内可调。
使用时请先从保护说明书中弄清楚其额定直流工作电压。然后正确拨好110V或220V档位，并用万用表测量输出，手调调节旋钮将输出电压调节至所需电压值后，再接入保护装置的电源回路中。
如果保护的显示不正常，请先用万用表测量测试仪输出的直流工作电压，看是不是电压不对，或保险管烧怀。
微机继电保护测试仪的直流试验是比较简单的一个试验，本文主要以YTC1000六相微机继电保护测试仪为主要试验仪器来进行的讲解，电力工作者在使用仪器之前一定澳先熟读产品潮湿说明，并严格按照操作说明书进行使用，这样才能达到良好的测试精度。

湖北仪天成电力设备有限公司
2018年4月23日
