直流电阻测试仪如何测量低压Rac、Rba、Rcb呢？直流电阻测试仪是电力行业经常需要使用到的仪器，主要用来进行变压器直流电阻的测量，速度快、精度高是它的主要特点，如果是交直流两用的直流电阻测试仪还可以测量低压Rac、Rba、Rcb三项，本文就主要以YTC316-10直流电阻测试仪为例，来给大家简单介绍直流电阻测试仪测量低压Rac、Rba、Rcb的方法。

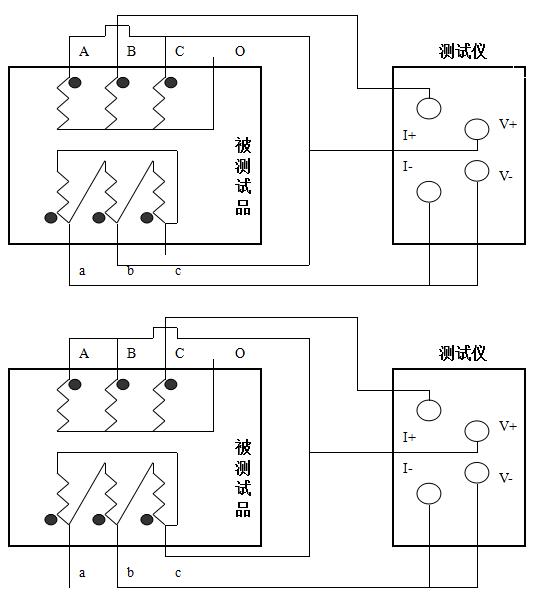

直流电阻测试仪测量低压Rac、Rba、Rcb接线图：
对于大容量的变压器的低压侧测量时，如果在既有的情况下，直流电阻测试仪的大电流比较小，或者为了加快测量速度，可选择助磁法测量。
开机页面显示如下图：
按循环键光标可在修改时钟、查询数据、选择电流之间移动，按选择键可选择测试电流，选定测试电流后，按确认键可启动测量。在上图界面中光标不论在任何位置，按确认键均可启动测量。
在上图中，按循环键将光标移动到修改时钟，如下图：
按选择键可进入时钟修改和查询界面，如下图：
在上图中，按循环键可将光标在各个日期数据之间移动，按选择键减小数据，按确认键增加数据。
在开机页面下将光标移动到查询数据菜单，然后按选择键进入数据查询
当选好电流后，按下确认键开始测试。液晶显示“正在充电”过几秒钟之后，显示“正在测试”这时说明充电完毕，进入测试状态，几秒后，就会显示所测阻值，如下图。当选择自动测试时，仪器会根据试品阻值情况自动选择合适的输出电流进行测试。
测试完毕后，按“复位”键，仪器输出电源断开，同时放电，音响报警，液晶恢复初始状态，放电音响结束后，请一定稍等10秒钟左右，重新接线进行下次测量，或关断电源后拆下测试线与电源线结束测量。
直流电阻测试仪属于高压电器设备，电力工程人员在使用之前应当先熟读产品操作说明书，并严格按照说明书来进行使用，只有这样才能达到仪器应该有的测试精度。
