使用电缆故障测试仪低压脉冲测试法来测电缆故障点的方法

返回打印来源：仪天成电力时间：2018/08/22 阅读：次

使用电缆故障测试仪低压脉冲测试法来测电缆故障点的方法是怎样的呢？电力电缆发生故障后，会造成电力输送的中断，需要尽快找出故障点然后进行修复，因此及时找出故障点就非常重要了，使用电缆故障测试仪，利用低压脉冲测试法来测电缆故障点，不仅快速而且安全，本文就以YTC630电缆故障测试仪为例，来给大家简单介绍使用电缆故障测试仪低压脉冲测试法来测电缆故障点的方法。
低压脉冲测试法具有操作简单、波形易于识别、准确度高等特点。对于短路、低阻、断线故障用此法测试，可直接确定故障距离。即使无此类故障，一般高压闪络测试前，也可以低压脉冲法测电缆全长或速度，与闪络测试波形比较，通常会利于波形分析，达到快速确定故障点目的。
低压脉冲测试法测故障的方法：

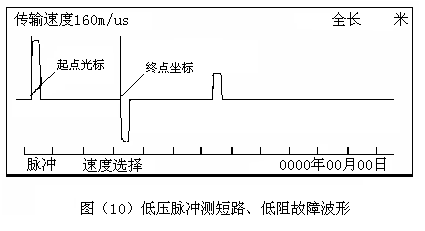

当脉冲菜单出现时，可选键1（没全长），也可选键2（测故障）。连接电缆接被测电缆故障相同，其它操作方法也与测全长相同。如果是低阻、断路故障，测试波形如图

定光标时，发射正脉冲上升沿与基线交点定为起点，反射负脉冲下降沿与基线交眯定为终点。如果是短线故障，测试波形，定光标方法与测全长时相同。使用脉冲法测试时，按图连接后，根据所测电缆类型，选择合适传输速度和脉宽，调节输入振幅电位器1/3位置，按采样键即可。
根据显示波形大小，调节幅度电位器，重新采样。当0.2us脉宽输入振幅最大还反射波时，选用2us脉冲测试。为了便于比较可分别接故障相与另一好相作两次采样，如前图六所示。按（）（¯）键可选单波形或双波形显示，用1/2键改变操作区，选择当前波形1或2。完成采样后，移动光标定起点，再移动光标到波形反射点，此时屏幕所显示的长度就是电缆全长值。对于短电缆最好将终端短路测全长，终端反射改为负脉冲，定光标时，对终端开路电缆以发射正脉冲上升沿与基线交点为准定光标起点，以反射正脉冲上升沿与基线交点定光标终点。
低压脉冲测试法具有操作简单、波形易于识别、准确度高等特点。对于短路、低阻、断线故障用此法测试，可直接确定故障距离。即使无此类故障，一般高压闪络测试前，也可以低压脉冲法测电缆全长或速度，与闪络测试波形比较，通常会利于波形分析，达到快速确定故障点目的。
不同的厂家生产的电缆故障测试仪使用方法都大同小异，因此电力工作者在使用之前需要熟读产品使用说明，严格按照说明书来进行使用，这样就能快速查找电缆故障点了。

湖北仪天成电力设备有限公司
2018年8月21日
