变压器容量及损耗参数测试仪是专业用来对各种变压器的容量、空载电流、空载损耗、短路损耗、阻抗电压等一系列工频参数进行精密的测量，并能测量空负载试验时的电压、电流失真度和谐波含量，还可以进行矢量分析的电力设备，自带蓄电功能，不需要外接电源的情况下可以测试机器500余次，拥有体积小，重量轻，测试精度高的特点。那么，变压器容量及损耗参数测试仪的接线方法是怎么样的呢？仪天成电力设备有限公司就此作出以下讲解：

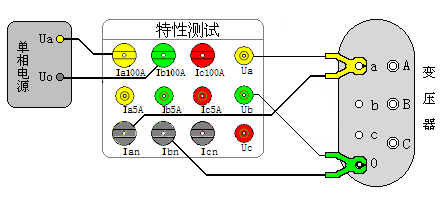

单相法变压器空载试验接线图：
单相法测量三相变压器空载损耗接线说明：（注意：此方法只适用于Y/Yn0联结方式的变压器）
当现场停电无法提供空载试验所用的三相电源时，可采用单相法测量三相变压器的空载损耗，测量方法如下：
1．用单相~220V交流电源分别对变压器的A、B、C各相做单相空载试验。在进入参数设置界面时，在 变压器容量： 状态栏输入所测得变压器容量值，在 高额定电压： 、低额定电压： 和 接线方式： 状态栏，按铭牌所标值输入。
2．做A相空载时，将黄色测试钳子夹在变压器低压侧的a相接线柱，将绿色测试钳子夹在变压器低压侧的公共端；测试钳分粗细线，按接线示意图联接（粗线接电流，细线接电压）。接线无误后，接通单相~220V交流电源，待数值稳定后按《确定》键，此时完成a相测试。注意：完成a相测试后必须先断开所加得~220V交流电源，然后换相测试（每测试完一相必须先断开电源）
3．做B相空载时，将黄色测试钳子夹在变压器低压侧的b相接线柱，将绿色测试钳子夹在变压器低压侧的公共端；
4．做C相空载时，将黄色测试钳子夹在变压器低压侧的c相接线柱，将绿色测试钳子夹在变压器低压侧的公共端；
仪天成电力设备有限公司
2018年8月31日
