高压开关动特性测试仪又叫断路器动特性分析仪，是适用于各类型号的SF6开关、GIS组合电器、真空开关、油开关的机械特性试验的电子电力设备，适用于各类型号的SF6开关、GIS组合电器、真空开关、油开关的机械特性试验。拥有体积小，重量轻的特点，且测试精度高，结果准确的特点。仪天成电力设
备有限公司就高压开关动特性测试仪的几个技术来做出以下讲解。
1、仪器现场接地时，为什么要先接地线，然后再接断口线？
答：现场试验时，由于高压开关（尤其220Kv以上）的断口对地之间往往有很高的感应电压，此电压量值很大，能量较小，但足以威胁到仪器本身的安全。仪器内部，断口信号输入端到地之间接有泄放回路。先接地线，实际优先接通了泄放回路，此时连接断口信号线时，即使断口感应了很高的电压，也能通过泄放回路泄放到大地，从而保证仪器的断口通道安全。
2、如何判断仪器端口是否正常？

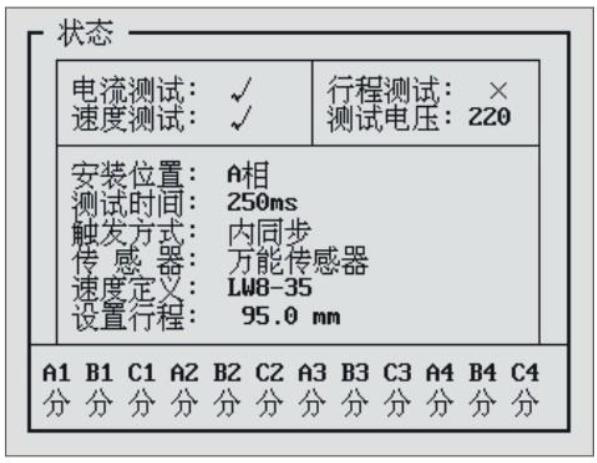

答：选择【测试】－【合闸测试】，仪器液晶显示屏的最下方有12断口的实时状态显示。屏幕显示如下图：
在这个界面下可以检测仪器的断口通道是不是完好，断口输入如果是悬空，应该显示“分”，如果对地短路，则应该显示“合”。所以分别把各个断口对地短接一下，观察状态显示的变化，来确定仪器断口时间通道是否正常。
3、什么是刚分（合）速度？以时间段和距离段定义开关的刚分（合）速度有何区别？
答：所谓刚分（合）速度是指高压开关刚分后（刚分前）一段时间（或一段距离）的平均速度。如果以时间为定义标准，IEC标准和我国的国家标准一般定义为合前分后10ms的平均速度。针对某些国家或某些开关生产厂家定义的不同，我公司仪器可以通过电脑和配套速度定义添加程度重新定义。既可以定义为时间段，也可定义为距离段，可灵活方便地为高压开关提供速度测试。以真空开关为例，10KV开关的开距一般为S＝11mm左右，其刚合（分）速度的定义为刚合前（刚分后）6mm的平均速度。也有的厂家定义为以下几种：
(1)合闸取全程平均，分闸取刚分后6mm的平均速度;
(2)合闸取全程平均，分闸取全程平均速度;
有了速度定义添加程序功能，也能方便根据具体的真空开关进行速度测试。另外，对真空开关进行速度测试时，由于分闸过程中缓冲机构起作用，整个分闸过程的平均速度很低。一般定义真空开关分闸过程中缓冲机构起作用前的平均速度为整个过程的平均速度，即合闸取全程平均，分闸取刚分后6mm的平均速度较为接近真实值。由于35KV真空开关开距一般为S＝22mm左右，所以以上所有针对10KV真空开关速度定义中的数值6改为10或11即可。
仪天成电力设备有限公司
2018年9月1日
