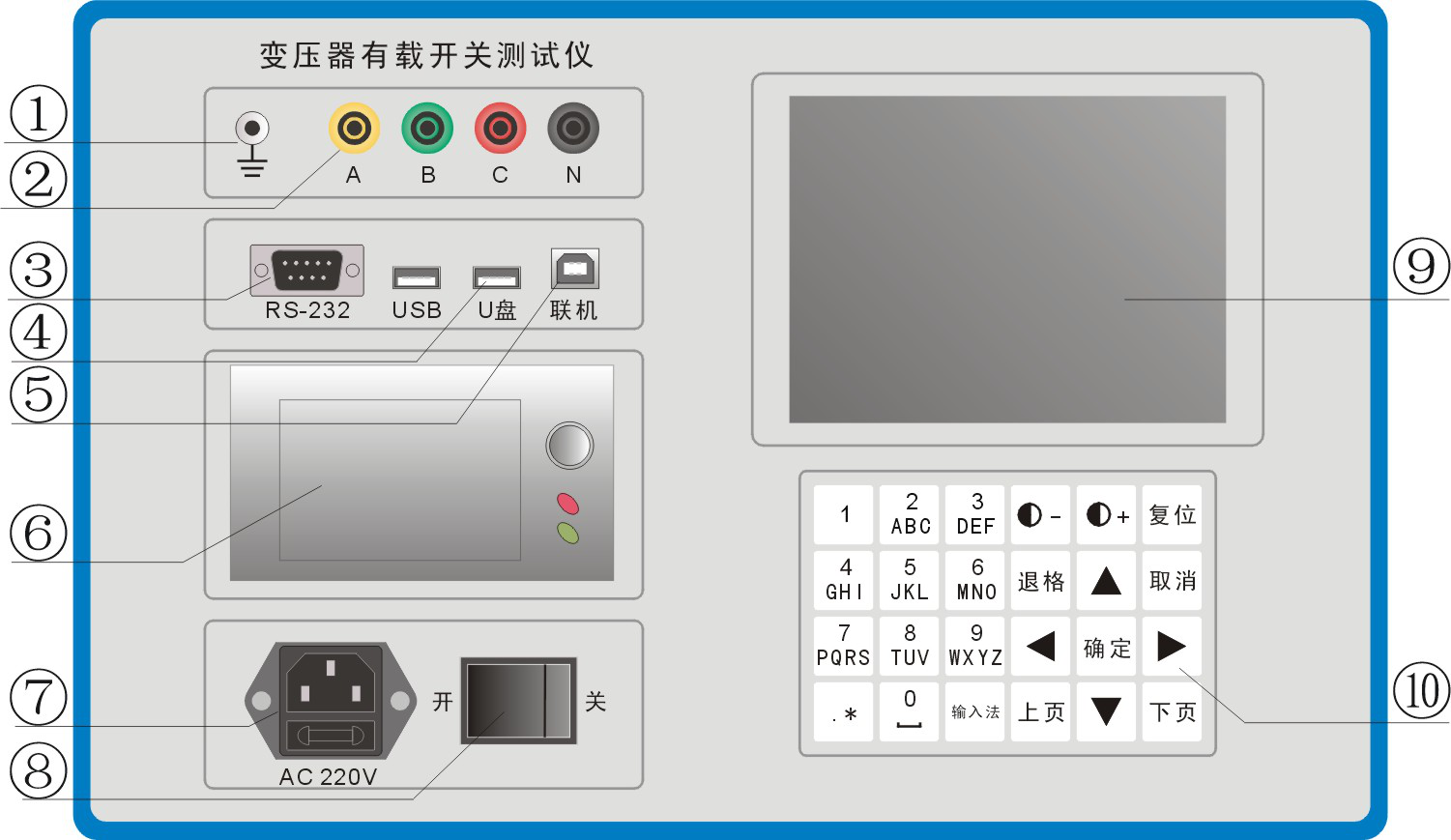

1、接地柱,为整机外壳接地柱,保护地。
2、测试线插座,A、B、C、N 分别对应变压器的A、B、C、N。
3、RS-232插座,用于联机。
4、U盘插座,支持热拔插。
5、USB联机插座,用于联机。 6、打印机,前换纸热敏打印机,打印测试结果。
7、电源插座,整机电源输入口,带保险盒。 8、电源开关,整机电源开关。
9、LCD显示器,320×240点阵液晶显示器。 10、按键板。
产品概述:
有载分接开关是与变压器回路连接的唯一运动部件,因此有载分接开关的检测,越来越引起重视。在《电力设备交接和预防性试验规程》中,要求检查有载分接开关的动作顺序,测量切换时间等。为此,我公司成功的研制了变压器有载分接开关参数测试仪器,该仪器主要用于测量变压器有载分接开关的过渡波形、过渡时间、各瞬间过渡电阻值、三相同期性等。
仪器智能化程度高,全部中文菜单提示,操作简单。仪器体积小,重量轻,抗干扰能力强,大大减轻了现场工作人员的劳动强度,是发供电单位,变压器制造行业保障安全生产,提高产品质量的理想仪器。
