随着中压开关无油化浪潮的兴起,真空开关以其独特的优点得到了广泛的推广和应用。这些年来,由于生产工艺和现场使用环境方面的原因,有些真空开关在运行过程中其真空灭弧室会有不同程度的泄漏,有的在正常寿命范围内就可能泄漏到无法正常开断的地步。仪天成YTC3991高压开关真空度测试仪拥有测试精度更高,稳定性更好,智能化程度更高的特点,并且可定量测量各种型号真空开关灭弧室内的真空度。本文就此仪器的工作原理做以下的讲解。

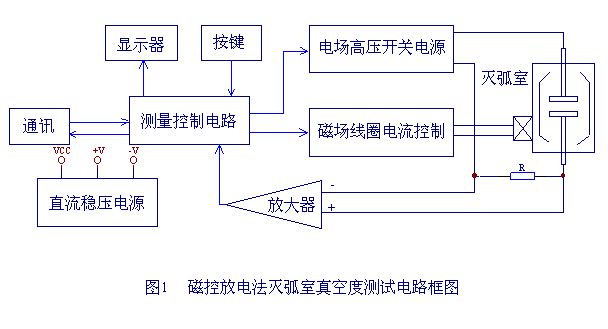

整机由测量控制电路、电场高压产生电路、磁场线圈电流控制电路、通讯、打印机、液晶显示电路等组成。其工作过程为:由测量控制电路发出指令,由开关电源给磁场电容充电,通过控制电路监控,当磁场电容上的电压达到预定值后,控制电路发出两路控制信号分别控制电场高压的输出和磁场线圈电流的导通,使灭弧室处于强电场、强磁场的状态中,灭弧室开始放电,产生离子电流I,如图2中的曲线I所示。该电流经取样电阻R和预处理电路后输入单片机,最后经运算由液晶显示屏显示测得的真空度值。
图二(放电波形图)
以上为仪天成YTC3991高压开关真空度测试仪的基本工作原理。仪天成电力设备有限公司拥有十二年的行业生产经验,售后服务有保障,本公司承诺,凡公司售出的产品,三月包换,三年质保,终身保修。
