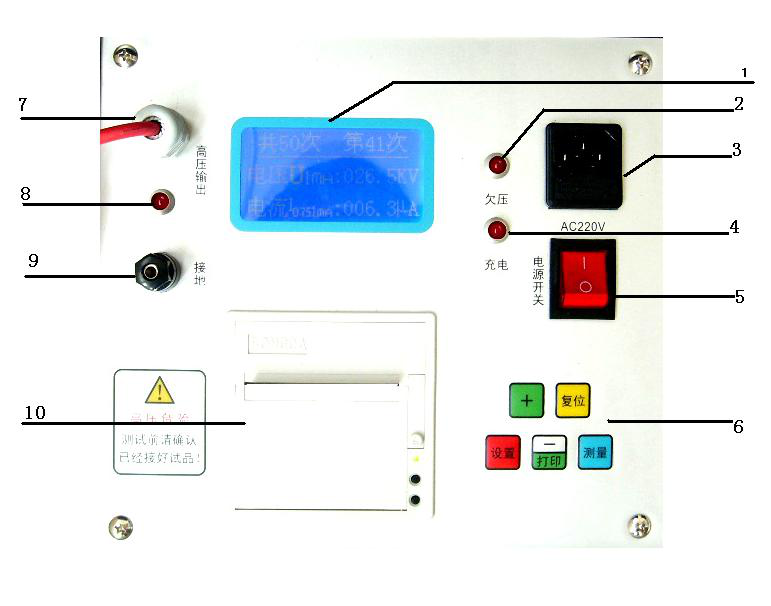

氧化锌避雷器直流参数测试仪是专用于额定电压在10kV及以下各电压等级避雷器以及氧化锌电阻片小电流残压/泄漏电流测试的专用仪器·它集直流高压电源,测量,控制系统为一体,一次可完成U1ma及0.75U1ma的泄漏电流的测量,体积小,重量轻,实用性强,操作方便。本仪器是专门用于检测10kV及以下电力系统用无间隙避雷器MOA阀电间接触不良的内部缺陷,根据《电力设备预防性试验规程》DL/T596-1996中14.2的规定,发电厂、变电所在每年雷雨季前和必要时应该对金属氧化物避雷器做直流1mA电压(U1mA)和0.75 U1mA下泄漏电流的检测。 仪天成电力设备有限公司就YTC620B氧化锌避雷器直流参数测试仪的面板做以下说明。
1、液晶显示窗口
2、电池欠电压指示灯(内部电池电量不足时灯亮,对测试有影响,请及时充电。)
3、AC220电源插座(交流220V电源输入口及充电接口。)
4、充电指示灯(当电源插座接上电源时内部电池开始充电,此时充电指示灯点亮,当电池充足电后指示灯熄灭。)
5、电源开关(控制仪器的打开与关闭。)
6、操作键盘(设置测量参数和控制测量及打印。)
7、高压输出端(当开始测量时此输出端为直流高压0-30KV,请注意安全!)
8、高压输出指示灯(当有高压输出时灯亮,没有高压输出时灯灭。)
9、接地端(连接避雷器的另一端,用于测量避雷器的漏电流。)
10、打印机(测量完后直接按打印键打印测试结果。)
仪天成电力设备有限公司是专业生产销售电路设备的技术型厂家,拥有十多年的行业技术经验。与多家大公司合作多年,不仅肯定了我们的产品,也是对我们公司的肯定!以上是对YTC620B氧化锌避雷器直流参数测试仪的基本讲解。
