接线误区：端子很容易被误认为是保护装置的跳、合闸线圈的辅助接点，因而把测试仪的开入A接至37，而开入R接至36。实际上，这两个端子是保护至现场断路器的跳、合闸出口。TQ、HC是断路器的跳、合闸线圈，而不是保护装置内部的跳、合闸线圈。1DL也是断路器的辅助接点，而不是保护装置内部的跳、合闸线圈的辅助接点。

        当然，这种接法也可以做试验，但它要求试验时断路器参与试验时的闭合与断开操作，这样对断路器使用寿命有影响，同时，还要求一次线路停运，否则会造成线路误停电的重大事故。所以，我们不提倡这样的接线方法！

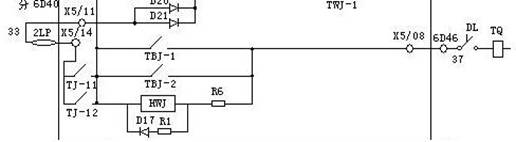

        仔细对照装置端子表和“附录1”中的接线图就会发现，34端子是“保护动作继电器出口”，并且34端子的旁边就是“差动跳2LP”，即差动保护跳闸的硬压板，因此，这才是保护装置内部的跳闸线圈的辅助接点的出线端子。它相当于“附录1”例图中的X5/14接点。如下图所示（只选取了附录1中的例图的一部分）：

        对照上图，我们在回到上面“接线误区”中提到的内容。刚才提到的TQ，就相当于上图中的TQ；刚才提到的1DL，就相当于上图中的DL；刚才提到的37端子，就相当于上图中的X5/08接点。所以是不正确的。
        正确的接线方法是千方百计寻找到上图中TJ-11和TJ-12接点的引出端子。而通过分析对照，确定34端子即是所需的端子。测试仪的开入A接34端子，开入公共端COM（或+KM）接直流电源的正极性端40端子。为防止试验时对保护装置的操作导致现场断路器的误动作，试验时请将保护跳闸出口硬压板打开。如本例图中，应打开“差动跳2LP”压板。
        电力工作者在进行微机继电保护测试仪的开入量接线的时候，经常会接错，因此需要格外注意，严格按照说明书的要求来进行接线工作，这样才能达到仪器的测试效果。
