如何用电缆故障测试仪的直流高压测试法来测电缆故障点

返回 打印
来源:仪天成电力  时间:2020/02/05  阅读:
        高压电力电缆在运行的过程中,如果由于外力损伤或者绝缘老、受潮等,就会产生故障点,造成输电线路的中断,因此需要及时找到电缆的故障点,并进行快速修复,就需要使用到电缆故障测试仪,那么如何用电缆故障测试仪的直流高压测试法来测电缆故障点呢?本文为您简单介绍。

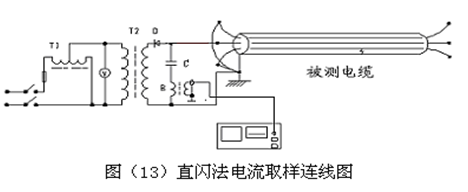

        图中:T1、为 3KVA/0.22KV 调压器
        T2、  为3KVA/50KV交直流高压变压器
        D、   为高压整流硅堆,大于150KV/0.2A
        C :高压脉冲电容,容量1∽2μF,耐压小于40KV
        V 、为电压表、  R1和R2为分压器
        B、为电流取样器(配套附件)
        除电流采样器B外,上述设备为外部设备。(请注意,高压放电棒必须连接到高压接地线才能进行测试)
        2.连接线路后,打开电源等待仪器(采样)。先前的操作与脉冲方法相同。
        3.(调T1)逐步升高直流高压,当发现电压或电流表摆时则说明故障点闪络放电,仪器会显示出波形,调输入幅度反复采样几次,直到收到波形zui佳为止。
        4. 采用直闪法测试时,将操作箱电流继电器倍率放在×1或×2档,保证放电一次即保护,采样波形即可,定点时要连续的放电,再将电流继电器倍率放在OFF档。
        电缆故障测试仪的使用方法非常简单,电力工作者在工作中,直流高压测试法也经常需要用到,因此需要熟练掌握。

湖北仪天成电力设备有限公司
2020年2月5日
