氧化锌避雷器测试仪如何接线

返回 打印
来源:仪天成电力  时间:2020/03/04  阅读:
        氧化锌避雷器在长时间的使用之后,需要定期进行绝缘性能测试,来判断该氧化锌避雷器还能不能正常工作,因此需要用到氧化锌避雷器测试仪,该测试仪在使用之前,需要正确的进行接线,但是很多人都对这个操作不是特别了解,本文就来给大家简单介绍氧化锌避雷器测试仪如何接线。
        一、氧化锌避雷器测试仪PT二次法检测接线:

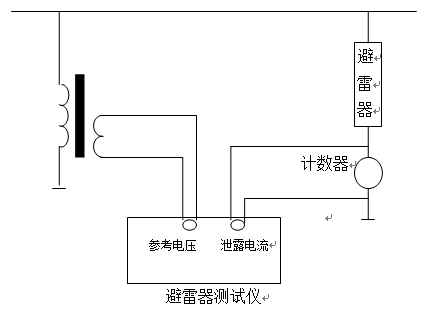

        如果磁场被充电,则电压信号通过PT二次侧获取,接线如图2所示。仪器接地线在开机前与接地线连接,红色测试线为电压线,黑色测试线为接地线。参考电压输入信号取自PT箱二次侧,若被测避雷器为A相,则仪表的“参考电压输入”端子与A相连接,红色卡子与A端连接,黑色卡箍与中性点(地)连接,依此类推;从避雷器计数器两端取漏电流输入,去除的信号接仪表的“漏电电流输入”端,红色卡子连接计数器上端,黑色卡子接地。
        二、氧化锌避雷器测试仪在线电流检测法接线:
        在线电流法的接线只需要取电流信号,与PT二次法接线基本相同,但不需要连接“参考电压输入”信号,省去了打开PT盒的麻烦。
        三、氧化锌避雷器测试仪实验室离线检测(停电检测)接线:
        如果是离线实验室测试,连接应如图3所示。启动前,仪器的接地端与实验室的接地线相连。仪器的参考电压输入通过电压测试线与变压器控制箱的输出端相连;测试变压器的高压端与避雷器的上端相连;仪器的“漏电流输入”红色夹子连接d接避雷器下端,“漏电流输入”黑夹接避雷器下端。潜艇与高压机尾(接地)相连。
        氧化锌避雷器测试仪的接线方法比较简单,电力工作者需要根据不同试验需要,来选择不同的试验方法,这样才能达到好的测试效果。


湖北仪天成电力设备有限公司
2020年3月4日
