绝缘油介质损耗测试仪操作方法

返回 打印
来源:仪天成电力  时间:2017/12/12  阅读:
        变压器在长期使用的过程中,其内部的绝缘油随着使用时间的增加,会越来越老化,绝缘属性也会不断降低,严重影响了变压器的使用寿命,因此对绝缘油的绝缘属性进行检测就显得非常重要了,针对这种情况,湖北仪天成电力研发了绝缘油介质损耗测试仪,可以快速方便的检测绝缘油的绝缘属性,判断变压器内的绝缘油是否还能正常工作,本文就简单介绍绝缘油介质损耗测试仪的操作方法。
        一、将干净的油杯置于油杯槽内(注意油杯的内电极和外电极一定要放置到位),将测量信号线和温度信号线如图2连接完好。温度信号线置于油杯中心部位的插孔内。
        二、将地线与设备连接完好,接通电源线,打开电源开关,设备会自动
进入主界面如图
        在上图的界面下,长按屏幕下端时间区域进行时间设置,如图
        三、在上图 界面下,按试验条件键,设备进入下一级菜单如图
        四、在图5界面中,可以分别对试验参数进行设置,图中是设备的默认参数,如需改动,只要点击需要改动的参数,就会自动弹出一个小键盘,如下图,在小键盘中直接输入需要的参数并点击小键盘上的确认键即可,选择打印的时候只要点击光标处就可以在是和否之间切换。设定好后点击确定即可回到主界面,空杯检测完毕没有问题后,将油杯的内电极取出置于油杯架上,取40ml待测油样置于油杯中(注意:注入油样时一定注意不能出现气泡,应沿着杯壁缓缓注入),油样注入后,再将油杯的内电极慢慢的放到位。(动作要慢一些,防止动作太快,排气不及时,使油样溢出),接好测量信号线和温度信号线,点击图3中的自动测试,一般测油是都按照规程90℃测量,同样也可以选择立即测试,在当前温度下测量。

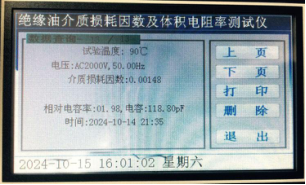

        五、点击图3中的数据查询,进入下界面,点击上页和下页进行翻阅,也可以点击打印,对数据进行打印;还可以点击删除键对数据进行删除,按退出键退回到主界面,测试完毕。
        本文主要以YTC339绝缘油介质损耗测试仪为例来给大家作的讲解,在实际的操作过程中,电力工作者需要根据仪器的具体情况来进行操作,并在操作之前要熟读产品操作说明书,严格按照说明书来进行操作,只有这样才能得到精确的测试结果。
湖北仪天成电力设备有限公司
                                    2017年11月20日
