如何用微机继电保护测试仪进行递变试验

返回打印来源：仪天成电力时间：2017/12/06 阅读：次

电力工作者在实际的工作中，有时候会需要测试阻抗继电器的记忆时间；测试直流电压继电器、直流电流继电器、中间继电器等各类直流型继电器的动作值和返回值；测试直流电压继电器、直流电流继电器、中间继电器以及时间继电器等各类直流型继电器的动作时间；测试单个常规继电器的动作值、返回值以及动作时间等试验，这时候使用微机继电保护测试仪来对被试品进行递变试验就可以轻松完成以上的试验，因此本文就简单介绍下改递变试验的过程。

一、设置好开入量
三相电流四相电压的测试仪只能使用“4U3I”的输出方式，六相电流六相电压的测试仪则既可使用“3I4U”的输出方式，也可使用“6I6U”的输出方式。

二、设定输出参数

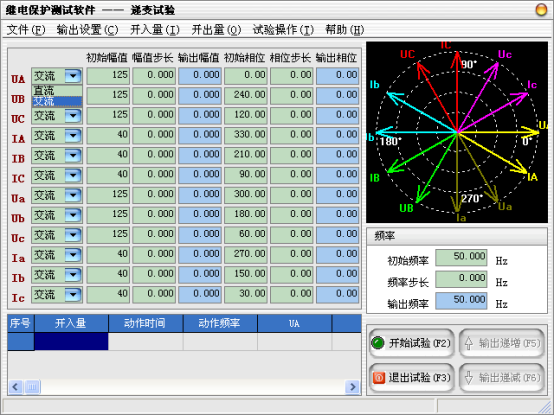

当需要使用的输出相被选择后，可以设定微机继电保护测试仪各输出相的起始参数，比如幅值、相位，接着可以设定幅值的变化步长和相位的变化步长。一旦通道的输出达到大值或小值后，如果试验还没有停止，通道继续保持输出，不再递增或递减。
在试验过程中，“初始幅值”、“幅值步长”、“初始相位”和“相位步长“均可在线编辑，极大地提高了试验的灵活性和系统的适用性。

三、试验参数设置
点击菜单“试验操作”—>“试验设置”或Ctrl+M快捷键，可进入试验设置对话框。
1、手动控制：试验运行时完全由操作人员来进行手动控制。
2、自动递增：试验运行时软件将根据用户设置的步长自动递增。
3、自动递减：试验运行时软件将根据用户设置的步长自动递减。
4、动作后停止：开入量接收到动作信号后立即停止试验。
5、动作后返回：开入量接收到动作信号后向初始值进行递变。
6、动作后继续：开入量接收到动作信号后不采取任何动作继续进行试验。
7、连续递变：步长递增或递减是连续变化的。
8、脉冲递变：每次步长递增或递减之间会输出一个复归状态，此时所有电压、电流输出为0。
9、复归时间：复归状态输出的时间，一般应大于保护装置的复归时间，以保证保护装置可靠复归。
10、间隔时间：自动变化时，每次变化之间的时间。
11、防抖动时间：当保护装置的动作接点闭合或打开时间小于该时间，则接点动作不被确认。

四、设置显示功率
点击菜单“试验操作”—>“功率显示”或Ctrl+P快捷键，可弹出功率显示界面，显示输出的三相电压、电流、功率等，可方便的进行校表试验。
1、显示一次侧数值：根据输入的高压侧电压U1、高压侧电流I1、低压侧电压U2、低压侧电流I2的数值，在进行校表的时候，软件自动把电压、电流、功率换算成一次侧的电压、电流、功率，便于与表计相对照。
2、线电压、线电流：选中显示线电压、线电流，但不显示功率，不选中则显示相电压、相电流及每相的功率。

五、开始试验
确认连线无误后，单击“开始试验”按钮或键盘上的F2快捷键，开始试验。
试验过程中，如果设置的是“手动控制”，则在试验中可用鼠标单击“输出递增”按钮或按键盘上的F5快捷键，各使用通道的幅值、相位和输出频率均按照用户设置的变化步长同时递增。单击“输出递减”按钮或按键盘上的F6快捷键，各使用通道的幅值、相位和输出频率均按照用户设置的变化步长同时递减。
本文使用微机继电保护测试仪进行的递变试验，使用的是YTC1000型，虽然每个厂家出厂的微机继保仪操作方式都大同小异，但是电力工作者在实际的工作中，在试验之前也需要熟读该型号仪器的说明书，并且认真按照相关操作规范进行操作，以免安全事故的发生。

湖北仪天成电力设备有限公司

2017年11月1日
