YTC9000便携式红外局部放电检测仪

我司研发的YTC9000便携式红外局部放电检测仪主要用于中低压(3~66kV)开关柜、环网柜等设备的绝缘状态及热状态的检测，具备地电波、超声波及红外成像3种检测手段智能评价局部放电状态，显示红绿灯报警、支持单机、联网两种工作模式，使用简单方便功能强大。

提示：凡购买本产品的全国用户享受免费技术指导、三月包换、软件升级、终生维修服务。 13317108516027-878765853027182076719388481

产品图集操作手册产品视频

产品简介 PRODUCT INTRODUCTION

产品简介：
YTC9000便携式红外局部放电检测仪用于中低压(3~66kV)开关柜、环网柜等设备的绝缘状态及热状态的检测。仪器具备地电波、超声波及红外测温3种检测功能,采用暂态地电压传感器超声传感器检测开关柜的内部局部放电信息，采用红外成像探头检测设备温度信息。结合先进的云计算和智能建模技术，实现局部放电信号的测量、记录、传输、存储、分析和交换，为局部放电的现场测量提供了强大的技术支撑。测量人员利用YTC9000采集设备温度及局部放电信息，通过云计算可实时对检测设备绝缘状态进行智能诊断。

产品功能：
基本功能（检测仪）
地电波检测：带电连续测量设备局部放电地电波;带电连续测量设名局部放电地电波；

超声波检测：带电连续测量设备局部放电地电波;带电连续测量设名局部放电超声波；
红外成像：带电连续测量设备温度；
数值显示：实时显示测量信号；

测量记录：实时记录并保存测量信号；
智能诊断：智能评价局部放电状态，并显示红绿灯警报；
设备管理：支持企业设备管理系统接口，方便测量数据管理；
工作模式：可工作在单机模式或联网模式，支持无线通信通；
自动联网：过设置有效用户信息，自动登录云计算平台；

高级功能（云计算）
海量存储：通过检测终端自动存储或于动上传检测致据；
数据查询：提供多种数据查询方式，方便用户管理；

数据分析：提供横向和认向多种分析方式，并自动生成检测报表；
数据交换：允许不司有效用户之间进行数据交换；

数据共享：允许不同有效用户之间共享故据源和知识库；
知识管理：可建立局部放电特征知识库，便于知识的积累和传承；
智能诊断：基于知识库平价局部放电状态井选择检修策略；
数据安全：提供存储卡与云计算的数据同步和加密备份，保障安全；
设备台账：建立统一的设备参敬，跟踪设备状态；

专家在线：提供专家网络在线指导诊断设备状态；

产品特点：

1、具备地电波、超声波及红外成像3种检测手段；
2、智能评价局部放电状态，显示红绿灯报警；

3、支持单机、联网两种工作模式；

4、支持无线通信；

5、高彩色液晶显示屏；

6、测试完成后自动形成检测报告；

7、大容量存储空间( 16G )；

8、良好的用户操作界面，操作简便，入门轻松；

产品特征 PRODUCT FEATURES

技术参数 TECHNICAL PARAMETERS

项目		技术参数
超声波参数	电容测量范围	-20dBμV-65dBμV
	分辨率	1dB
	精度	±1dB
	传感器灵敏度	-65dB
	传感器中心频率	40KHz
	传感器直径	16mm
	测试源	25dB-35 dB
红外参数	聚焦	手动，0.2m到无限
	帧频	25Hz
	分辨率	384 x288px(大于11000px)6.8mm透镜
	光学	40KHz
	精确度	+/-2℃
	敏感性	NETD<0.07℃
	温度范围校准	0-200℃
地电波参数	传感器	电容式TVE传感器
	测量范围	0~ 60 dBmV
	分辨率	1dB
	精度	+1dB
	检测脉冲极性	正负
	最大灵敏度	1mV
	输入阻抗	500欧姆
	测量信号带宽(3dB)	3 ~ 100M(3~ 60MHz)
	每周期最大脉冲	655
	最小脉冲频率	10Hz
硬件配置	处理器	高性能智能处理器
	显示屏	5.0英寸、1600万色高彩色液晶屏操作按键按钮+触屏
	设备接口	DC低压电流充电接口(支持USB直充) USB 2.0 无线连接外接探头传感器接口
	机身内存	容量16GB ROM
	外接探头	超声波探头延长线200mm
	机身材料	ABS+PC塑胶
	重量	0.6kg
	尺寸	229mm159mm47mm
电池电源	内部电池	3.7V/3000mAh锂-离子，电池可拆卸更换
	正常工作时间	约8小时
	电池保护	自动关机时间(默认10分钟)
	充电器额定电压	220V+10%
	充电电压/电流	5V /2A
	完全充电时间	约4小时
运行环境	工作温度	-25-50℃
	湿度	0-90%相对湿度无凝霜
	IP等级	54

应用领域 APPLICATION FIELD

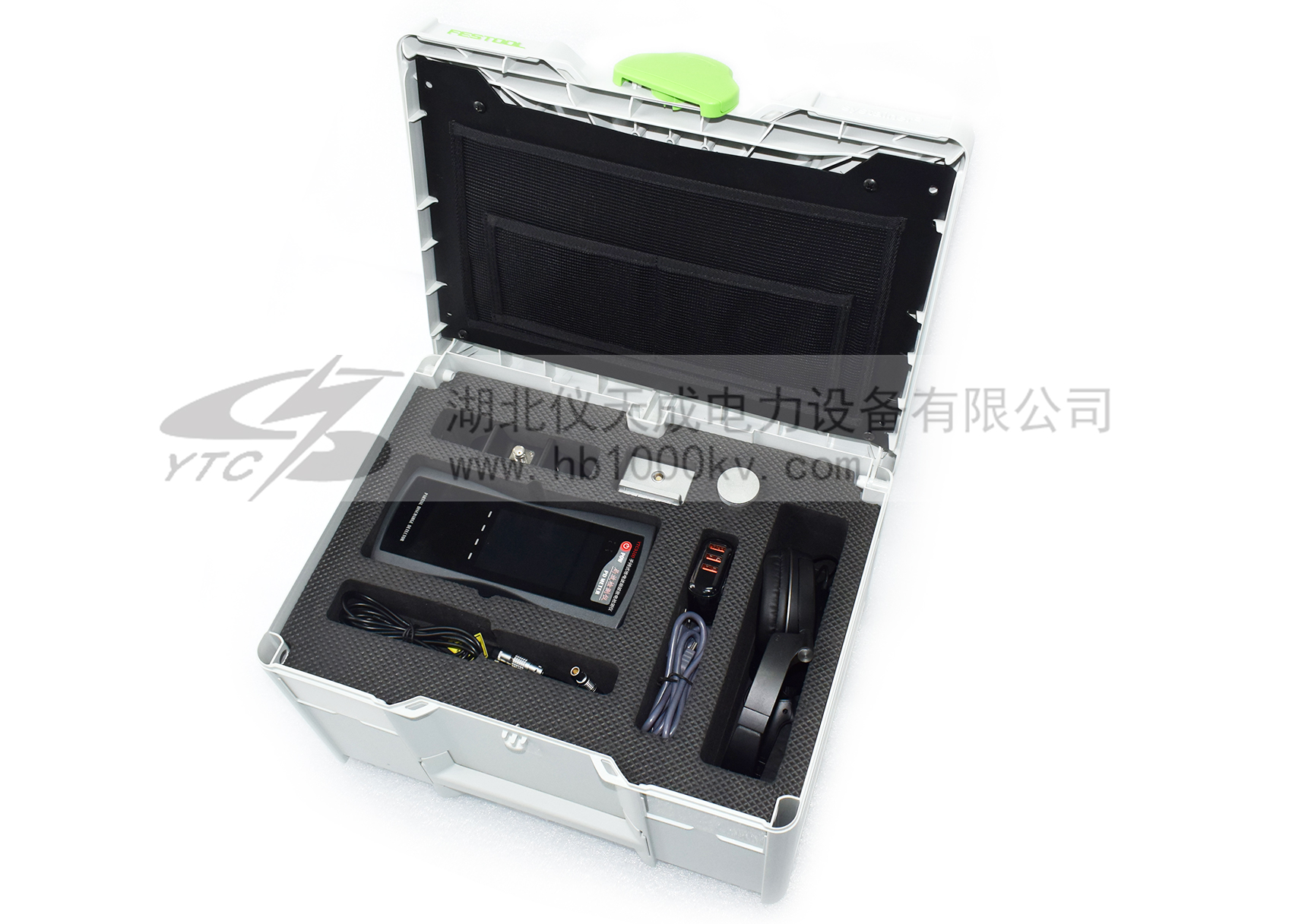

附件配件 ACCESSORIES ACCESSORIES

权威鉴定 AUTHORITY TO IDENTIFY

企业产品严格按照国际、国家标准及行业规程生产，通过国家、各省级、市级电力研究所、计量中心及电力权威部门的检测，全面通过ISO9001国际质量管理体系认证。
