简述下YTC620D氧化锌避雷器测试仪的操作步骤以及注意事项

返回打印来源：仪天成电力时间：2022/09/29 阅读：次

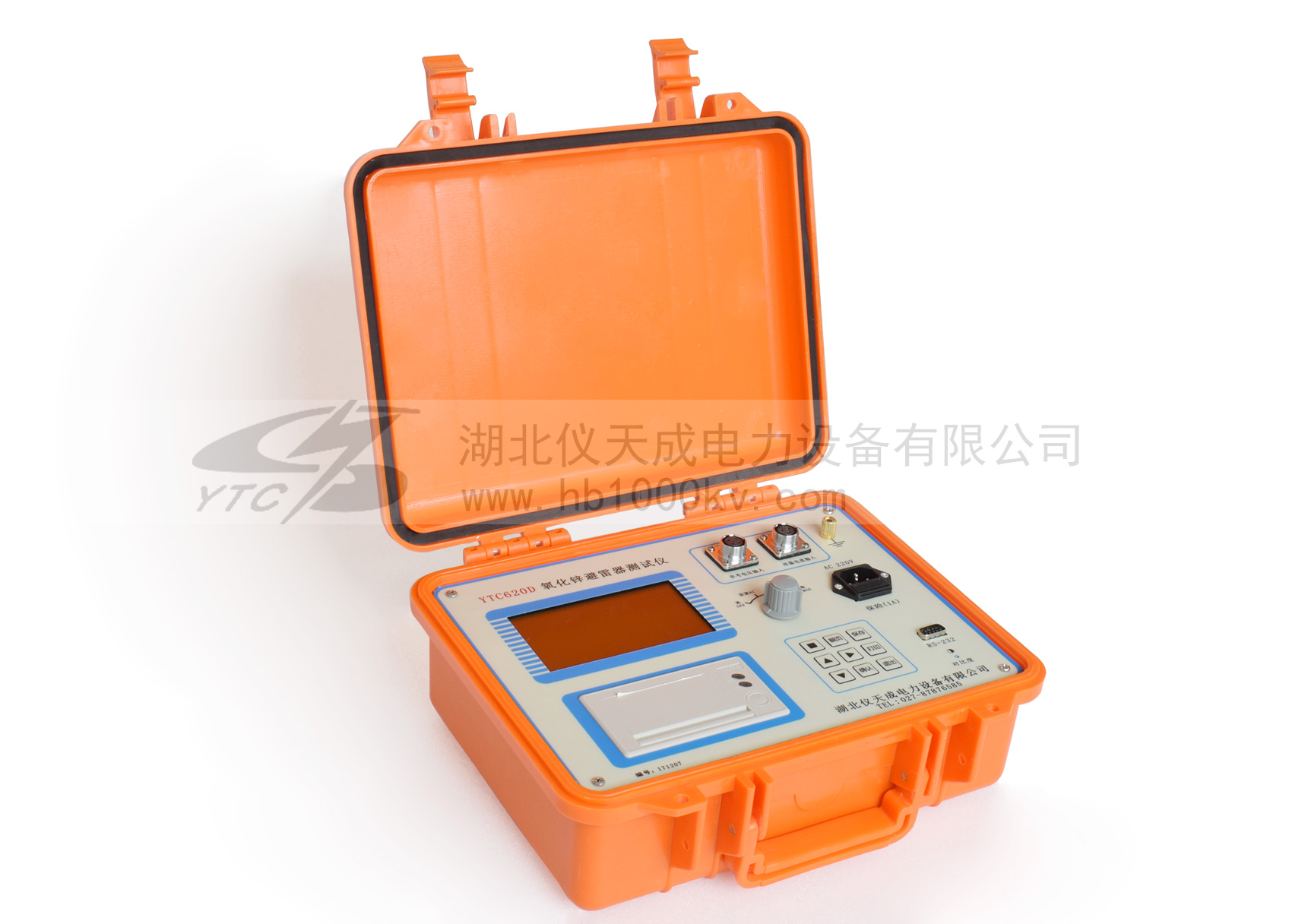

在发电厂、变电所这类的电力工业中，为了应对雷雨季节，都需要装上避雷器来避免雷电的自然灾害，氧化锌避雷器这类的避雷器运用是很广泛的，我司为了应对市场上避雷器仪器安全检测要求，精心研制的YTC620D氧化锌避雷器测试仪，其以先进的微型计算机为控制部件，全智能操作，具有抗干扰能力强，测量准确可靠,功能强大,操作方便等优点，是现场以及实验室检测氧化锌避雷器各项交流电气参数的可靠测试仪器，今天小编主要给大家介绍下其操作步骤以及注意事项。

注意事项：
1.使用适当的电源线。只可使用本产品专用、并且符合本产品规格的电源线。
2.正确地连接和断开。当测试导线与带电端子连接时，请勿随意连接或断开测试导线。
3.产品接地。本产品除通过电源线接地导线接地外，产品外壳的接地柱必须接地。为了防止电击，接地导体必须与地面相连。在与本产品输入或输出终端连接前，应确保本产品已正确接地。
4.注意所有终端的额定值。为了防止火灾或电击危险，请注意本产品的所有额定值和标记。在对本产品进行连接之前，请阅读本产品使用说明书，以便进一步了解有关额定值的信息。
5.请勿在无仪器盖板时操作。如盖板或面板已卸下，请勿操作本产品。
6.使用适当的保险丝。只可使用符合本产品规定类型和额定值的保险丝。
7.避免接触裸露电路和带电金属。产品有电时，请勿触摸裸露的接点和部位。
8.在有可疑的故障时，请勿操作。如怀疑本产品有损坏，请本公司维修人员进行检查，切勿继续操作。
9.请勿在潮湿环境下操作。
10.请勿在易爆环境中操作。
11.保持产品表面清洁和干燥。

操作步骤：
1.转换开关处于“关”状态，接好电源线、仪器地线及相应的“参考电压输入”线和“泄漏电流输入”线。
2.将“功能转换开关”转至交流AC（220V供电）、或直流DC（仪器内部电池供电）挡。
3.仪器背光：开机时，仪器背光处于“关”状态，这样是为了在用仪器内部直流电源时节约电能，使仪器工作时间长一些。在光线足够强的情况下不必打开背光。光线较暗时，在主菜单下，按“■”键可打开或关上背光。
4.避雷器编号：按键盘“、¯”将光标指向“避雷器编号”，按“确定”进入；按“®”键选择要调整的位置，此位置会反向显示；按 “、¯” 键进行选择，可选择的字母或数字的范围和顺序见附表；所有位调整完成后，按“确定”键。（如果不想改动避雷器编号，可按“退出”键）
5.电压变比值：电压变比为避雷器高压端电压与送到仪器“参考电压输入”端的电压之比。
6.边相校正：调整方法同上，一般相间干扰的影响大约在2°~ 5°，由于准确测算干扰量有一定困难，一般不提倡硬性补偿，而是将其设置为0.0°,可以按规程要求，纵向比较一段时间内数据变化趋势。如果需要调整边相校正角，可参考后面“测量原理”的有关章节；边相校正角后面是相序调整，如果被测避雷器是A相，既将相序调为A相，依此类推，按“→”将光标指向“相序”，按 “、¯” 键进行调整，按“确定”键完成。。如果是在实验室测量，则将其调整为0；
7.测量方式：本仪器可采用PT二次法、在线电流法和实验室检测法进行测量，将光标指向“测量方式”，按“确定”键可在“PT二次法”和“在线电流法”之间进行选择。实验室检测法和PT二次法一样，可选择相同设置。

YTC620D氧化锌避雷器测试仪操作使用简单便捷，测量全过程由单片机控制，可测量氧化锌避雷器的全电流、阻性电流及其谐波、工频参考电压及其谐波、有功功率和相位差，大屏幕可显示电压和电流的真实波形。

湖北仪天成电力设备有限公司
2022年9月29日
