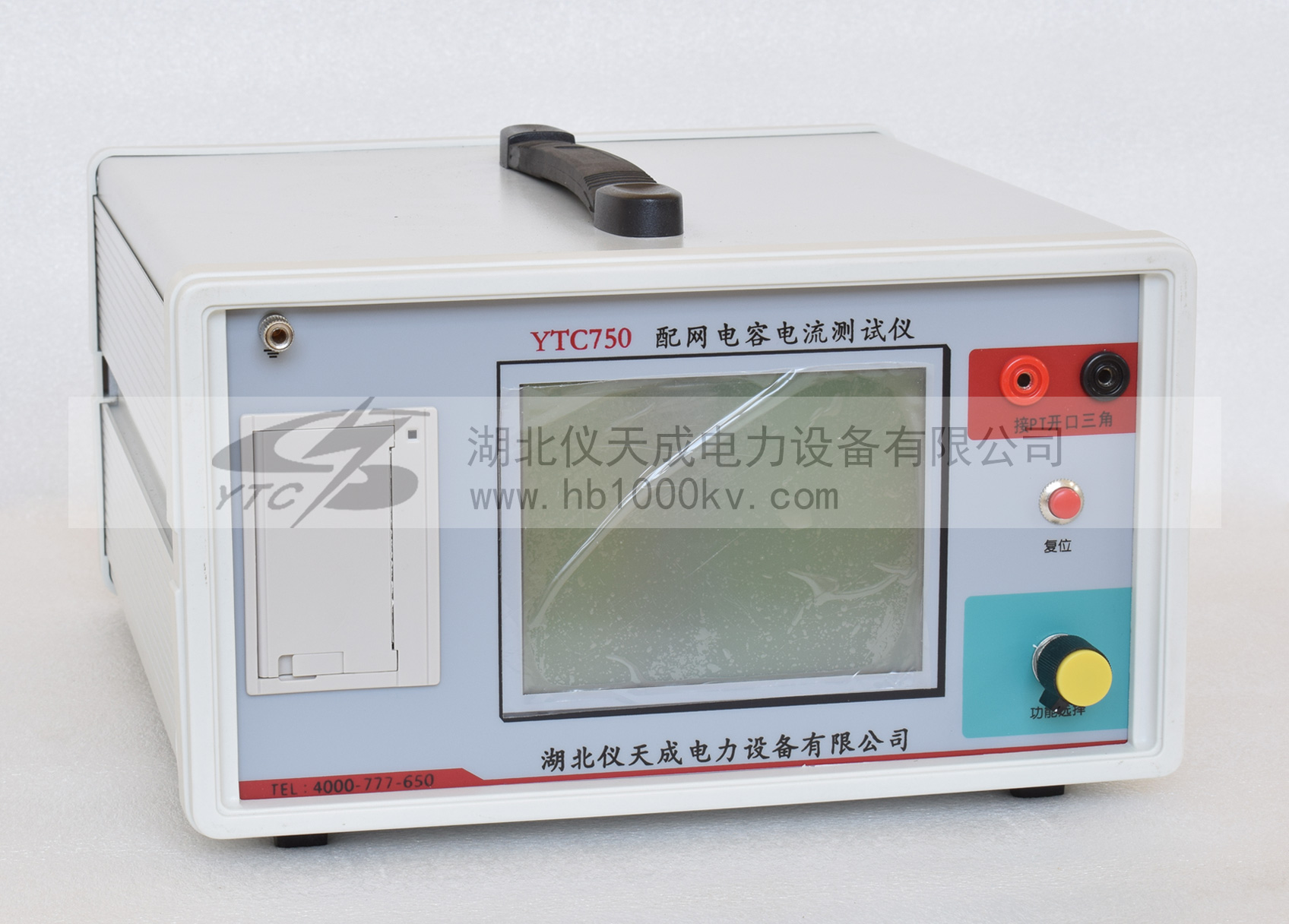

配电网电容电流测试仪是电力工作者在配电网电容电流测试设备中时常会涉及到的仪器。为什么要对电力系统电容电流进行测量的最直接和最重要的原因是需要测量来保障电力系统的安全性。
在电力系统中，66kv及以下配电网的中性点是间接接地系统。当线路系统发生单相接地时，流过故障点的电流不会立即对设备造成损坏或使断路器断开，但必须想办法找出故障点并消除。因此，可以避免电气设备损坏和其他安全事故。包括:1。单相接地电流通过调相机和变压器等导致铁芯烧坏。2.当人在单相接地故障点附近时，由于电流从接触点呈同心圆向外扩散20米，每个圆的电位不同，人的脚在两点接触地面时容易发生跨步电压危险。3.单相接地使非故障接地电压比原电压高出数倍。如果发生电弧接地，甚至是电压的2.5-3倍，电弧也会造成导体周围的气体游离。当高压遇到气体游离时，容易造成相间短路，对电气设备和系统造成破坏性故障。4.接地点还会使故障设备的绝缘材料带电，对人体造成电击。
根据我们国家电力规程要求，在10kv系统电容电流分别大于30A，35kv系统电容电流分别大于10A的情况下，都需安装消弧线圈，以补偿电容电流。因此需要对配电网电容电流进行分析测试，以此决定是否存在需要一个安装消弧线圈。
另一个原因是配电网对地电容与PT参数匹配，会产生PT铁磁谐振过压，为了验证谐振的性质，很有必要准确测量配电网对地电容。
传统的测量配电网电容电流的方法是开口三角形异频信号的注入法，这要求系统必须平衡，但实际系统95% 的电容电流不平衡，因此传统方式很快就被淘汰，取而代之的是配电网电容电流测试仪。该仪器不需要和一次侧产生关联，因此没有测试风险，不仅操作线路简单，测试速度快，测量数据准确，大大提高了电力工作者的工作效率，是电力工作者的得力助手！
