绝缘套管检测是一项重要的工程安全措施,旨在确保电力设备的安全运行。通过对绝缘套管的检测,可以及时发现并修复潜在的绝缘故障,提高设备的可靠性和稳定性。绝缘套管检测工作包括使用专业设备和技术,对套管的绝缘性能进行全面评估,这些评估包括电气强度、耐压性、耐磨性等方面的测试,今天就给大家列举几项检测中所涉及的规定。
1.测量绝缘电阻,应符合下列规定:
(1)测量套管主绝缘的绝缘电阻;

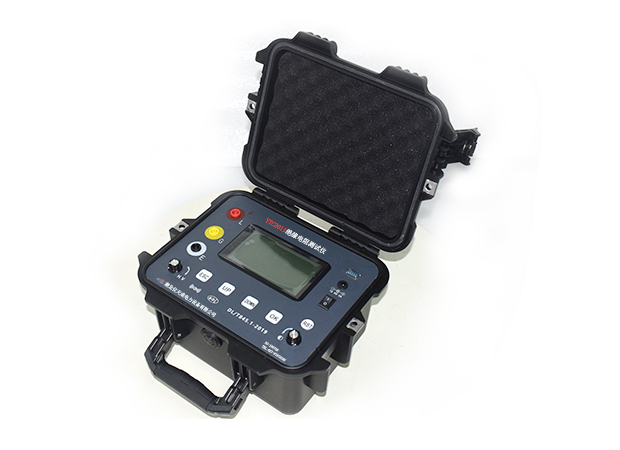

(2)66kV 及以上的电容型套管,应测量“抽压小套管”对法兰或“测量小套管”对法兰的绝缘电阻。采用 2500V 兆欧表测量,绝缘电阻值不应低于 1000MΩ。

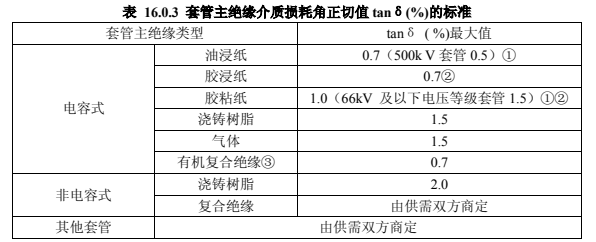

2.测量 20kV 及以上非纯瓷套管的主绝缘介质损耗角正切值 tanδ和电容值,应符合表 16.0.3 规定:
(1)在室温不低于 10℃ 的条件下,套管的介质损耗角正切值 tanδ 不应大于表 16.0.3 的规定;
(2)电容型套管的实测电容量值与产品铭牌数值或出厂试验值相比,其差值应在±5%范围内。
注:1.所列的电压为系统标称电压;
2.对 20kV 及以上电容式充胶或胶纸套管的老产品,其 tanδ (%)值可为 2 或 2.5;
3.有机复合绝缘套管的介损试验,宜在干燥环境下进行。
对绝缘套管检测是电力设备维护保养的重要环节,通过定期的检测工作,可以保障设备的长期稳定运行,减少事故发生的概率,提高电力系统的安全性和可靠性。我们在具体实施试验过程中,需要把控好其对应的规定要求,方能够给更好的做好检测工作。
