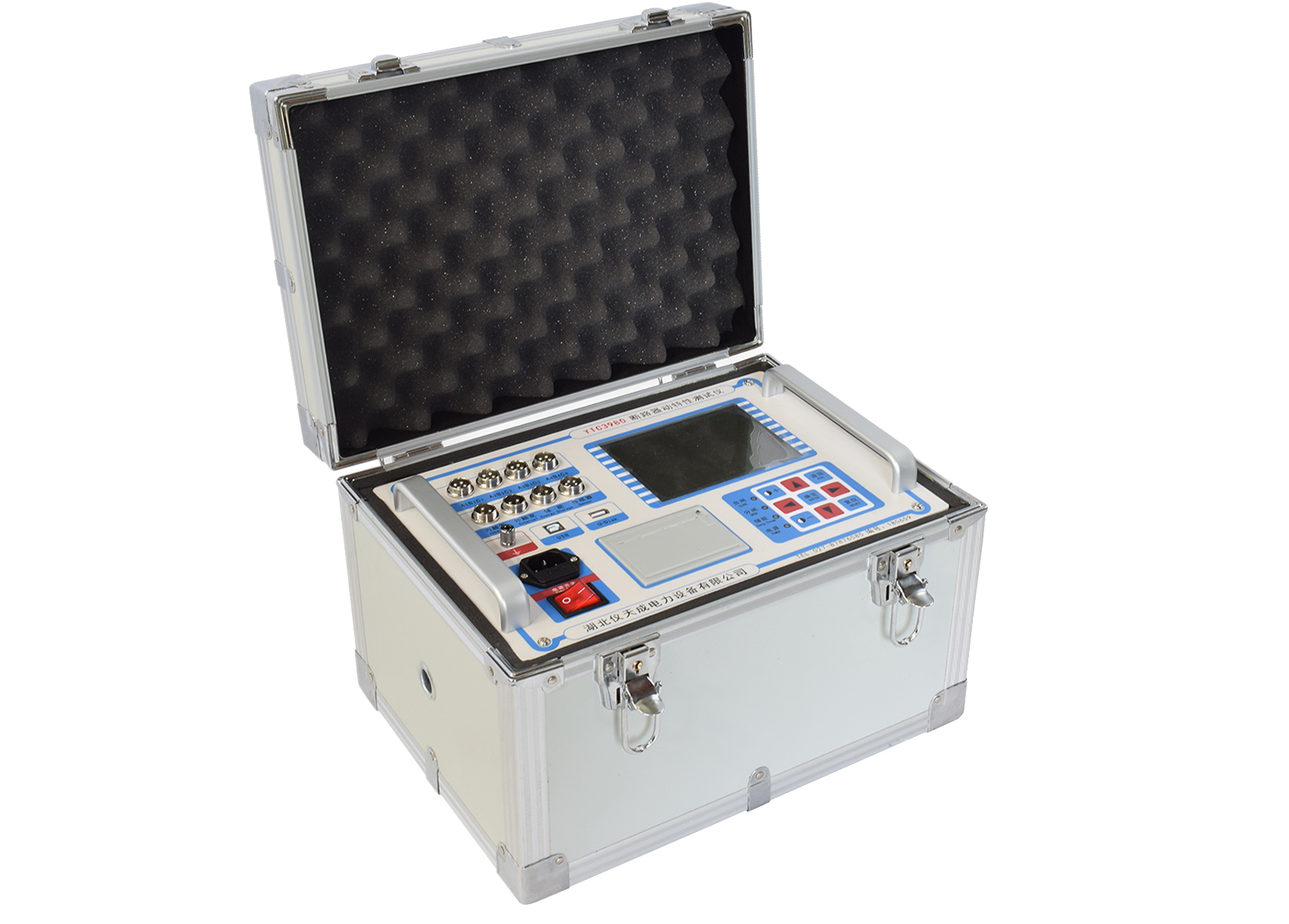

电力朋友应该都知道，断路器在电力系统中的应该是很广泛的，其机械特性的良好以否代表着断路器的性能是否完备，通常我们检测断路器的机械性能会通过断路器动特性测试仪来完成，那么我们在现场如何对这款测试仪器进行接线操作呢？今天就给大家介绍一下。
特别安全提示：仪器到现场后，请首先将仪器保护地“ ”与现场大地连接，方可进行其它接线与操作;试验完后，关掉仪器电源，再拆其它线，最后拆除地线。
分合闸控制线：

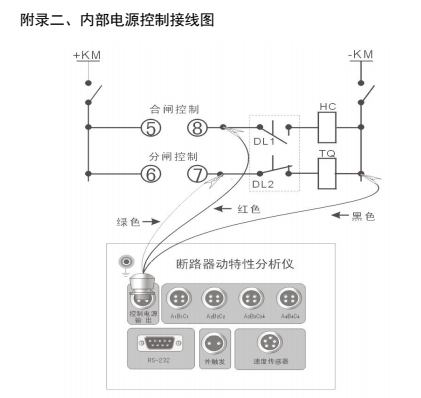

①分合闸控制电源由仪器内部提供时，断开被测开关控制箱内的控制电源（通常是将控制箱内控制电源与控制母线相连的保险拨掉），但不能切断开关机构的储能电源，然后再按附录二《内部电源控制接线图》接线。
提示：仪器内部只能提供直流电流，使用仪器内部电源用“内触发”方式。若现场开关是交流操作机构，请使用“外触发”方式。
②使用外部现场电源作分合闸控制时，“控制电源输出”不接线。开关做单合试验时，“外触发”两根线并接合闸线圈两端;开关做单分试验时，“外触发”两根线并接分闸线圈两端。
提示：使用外部电源操作时，用“外触发”方式。外触发方式不管开关机构是交流还是直流都可测试。使用外触发时，分合闸控制电源输出不接线。
高压开关测试仪设备是我们电力系统中很重要的一部分，我们需要熟练掌握该设备的现场连线情况，方能够让我们工作更加得心应手。
