油浸式变压器的容量我们如何去选择?

返回 打印
来源:仪天成电力  时间:2023/10/07  阅读:

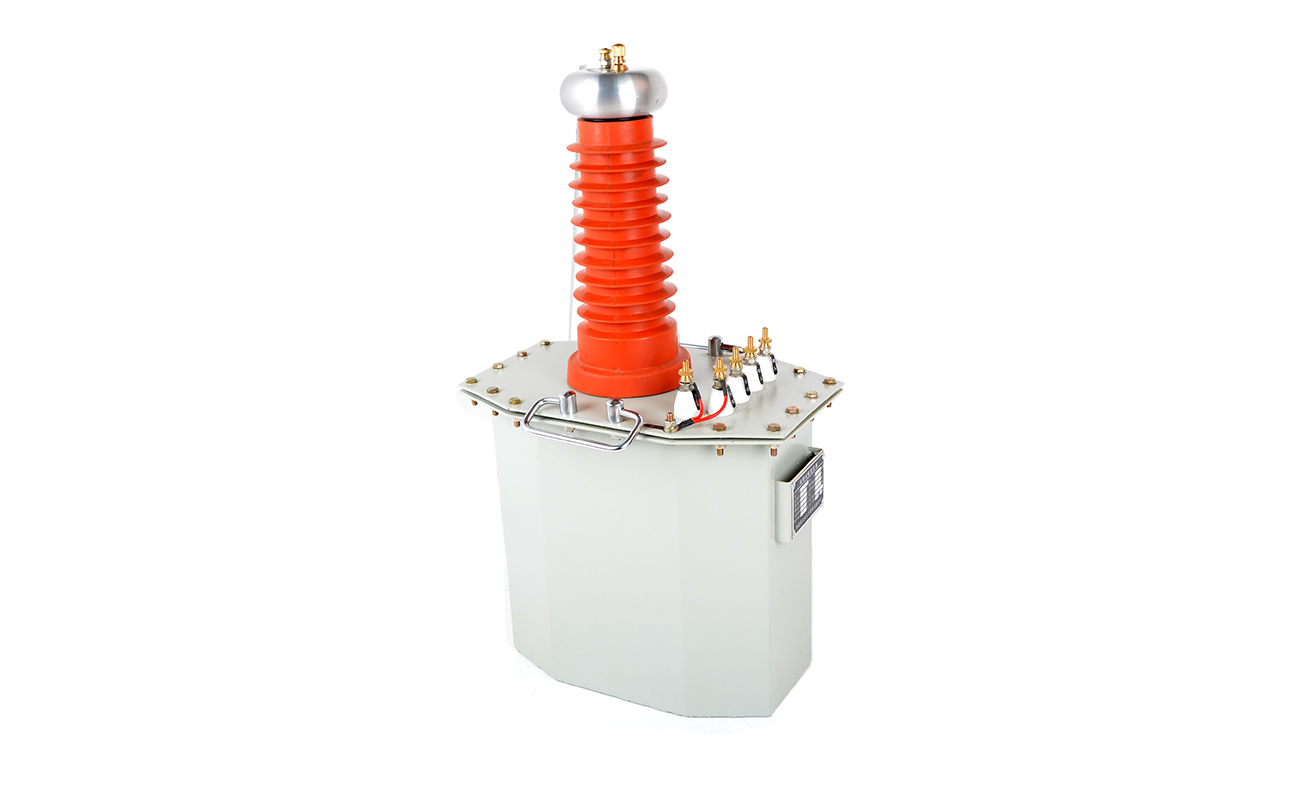

        油浸式试验变压器在我们电力试验中应用是特别广的,它多适用于各种电器产品、电气设备、绝缘材料等在规定电压下的绝缘强度试验,考核产品的绝缘水平,发现被试品的绝缘缺陷及衡量承受过电压的能力等,其体积小、质量轻,稳定性好。我们在选择试验变压器容量时,又该如何选择合适的呢?今天就给大家分析下。
试验变压器的容量选择:
1.标称试验变压器容量 Pn的确定公式:Pn=k*Vn^2*ω*Ct*10^-9
式中:Pn——标称试验变压器容量(kVA)
Vn——试验变压器的额定输出高压的有效值(kV)
k ——安全系数。k≥1,标称电压 Vn≥1MV 时,k=2;标称电压较低时,k 值可取高一些。
Ct——被试品的电容量(pF)
ω——角频率,ω=2πf, f——试验电源的频率

2.被试设备的电容量 Ct可由交流电桥测出。Ct的变化很大,可由设备的类型而定。
典型数据如下:
简单的棒式或悬式绝缘子       几十微法
简单的分级套管                     100~1000pF
电压互感器                             200 ~ 500pF
电力变压器      < 1000kVA     ~1000pF
                        > 1000kVA     1000~10000pF
高压电力电缆和油浸纸绝缘   250~300pF/m
气体绝缘                                ~60pF/m
封闭变电站,SF6气体绝缘   100~10000Pf

3.对于不同的试验电压 Vn,选择不同的(适当的)安全系数 k。
以下列出不同的 Vn所选用的 k 值供参考。
Vn =50~100kV        k = 4
Vn =150~300kV      k = 3
Vn > 300kV             k = 2

当我们了解了上述公式原理后,我们在选择油浸试验变时候就知道如何选择合适容量的了,这样让我们实际试验过程才能够更加准确方便。

湖北仪天成电力设备有限公司
2023年10月07日
