对于变电站、发电厂、矿井等一些场所,为了应对雷雨季节,都需要安装氧化锌避雷器加以防范,为了确保氧化锌避雷器的性能完善,稳定正常工作,就需要定期对其做相应的检测工作,现在用的比较多的检测仪器就有氧化锌避雷器带电测试仪,那么这款仪器在实际操作时,如何接线呢?下面就给大家介绍一下。

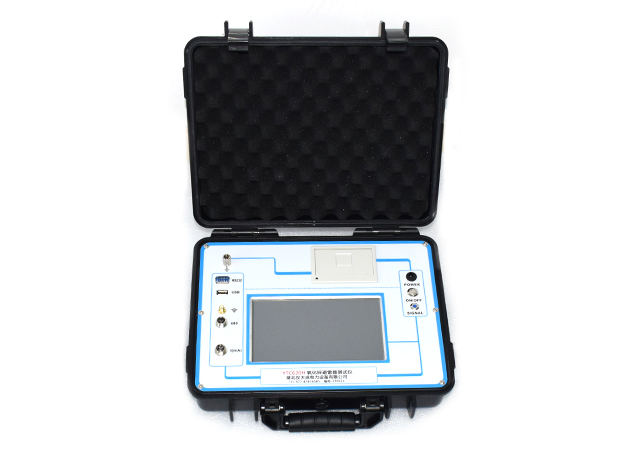

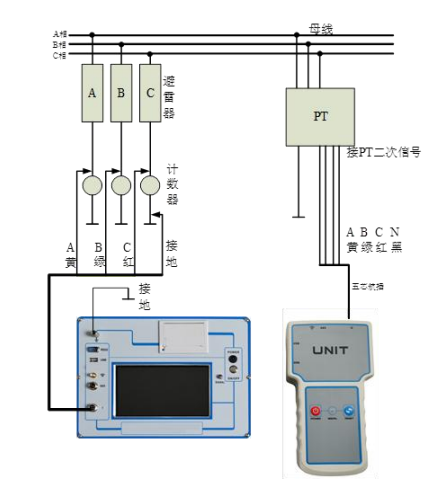

现场带电接线方式(电流计数器两端采样、电压 PT 二次侧取样)如下:
![](/uploads/240812/11-240Q2135641G5.png)
(图3)
测试线接线方法如图 3 所示,请先接主机电流线(航插 4 芯引出 4 根线),接入主机航插,再接黑线到计数器下端地线,然后分别按黄绿红颜色线接入 A、B 、C 相避雷器下端计数器上端。再接单元的电压线(航插 5 芯引出 4 根线),接入单元航插,再接 PT 二次测量端,分别按黄绿红黑颜色线接入二次侧测量端的 A、B、C、O,一定要小心谨慎接线以避免 PT 二次或试验电压短路。
软件设置:
电流钳:选择“否”。
同步方式:可以选择“有线同步”或“无线同步”,电压方式选用“三相电压”。有线同步时,请接上两机之间的 485 通信线;无线同步时,请接上两机的天线。
PT 变比:根据 PT 的电压比值来输入,一般 35KV 电压等级为 350,220KV电压等级为 2200,500KV 电压等级为 5000 等。
抗干扰:一般选“否”,在相角差完全异常情况下选“是”,并设置补偿角度。
此接线方式下做单相测试或二相测试时,只接相应的测试线,其它线悬置。此接线方式兼容只取 B 相电压,即电压线只接 B、O 端子,其它线悬空,软件的电压方式选“B 相电压”。
上述是一种氧化锌避雷器测试设备的实际操作接线方式,接线简单方便,降低了人工检测劳动力度,适用于各种电压等级的氧化锌避雷器的带电或停电检测,从而及时发现设备内部绝缘受潮及阀片老化等危险缺陷。
