变频串联谐振做电缆交流耐压如何做？

返回打印来源：仪天成电力时间：2025/08/29 阅读：次

变频串联谐振作为我们电力耐压试验中重要的耐压设备，其在针对于电缆做交流耐压时，核心是利用 “串联谐振” 的电压放大特性，以较低输入容量生成高电压，检测电缆绝缘性能，具体概论如下：

1. 试验前准备：明确参数、排查状态

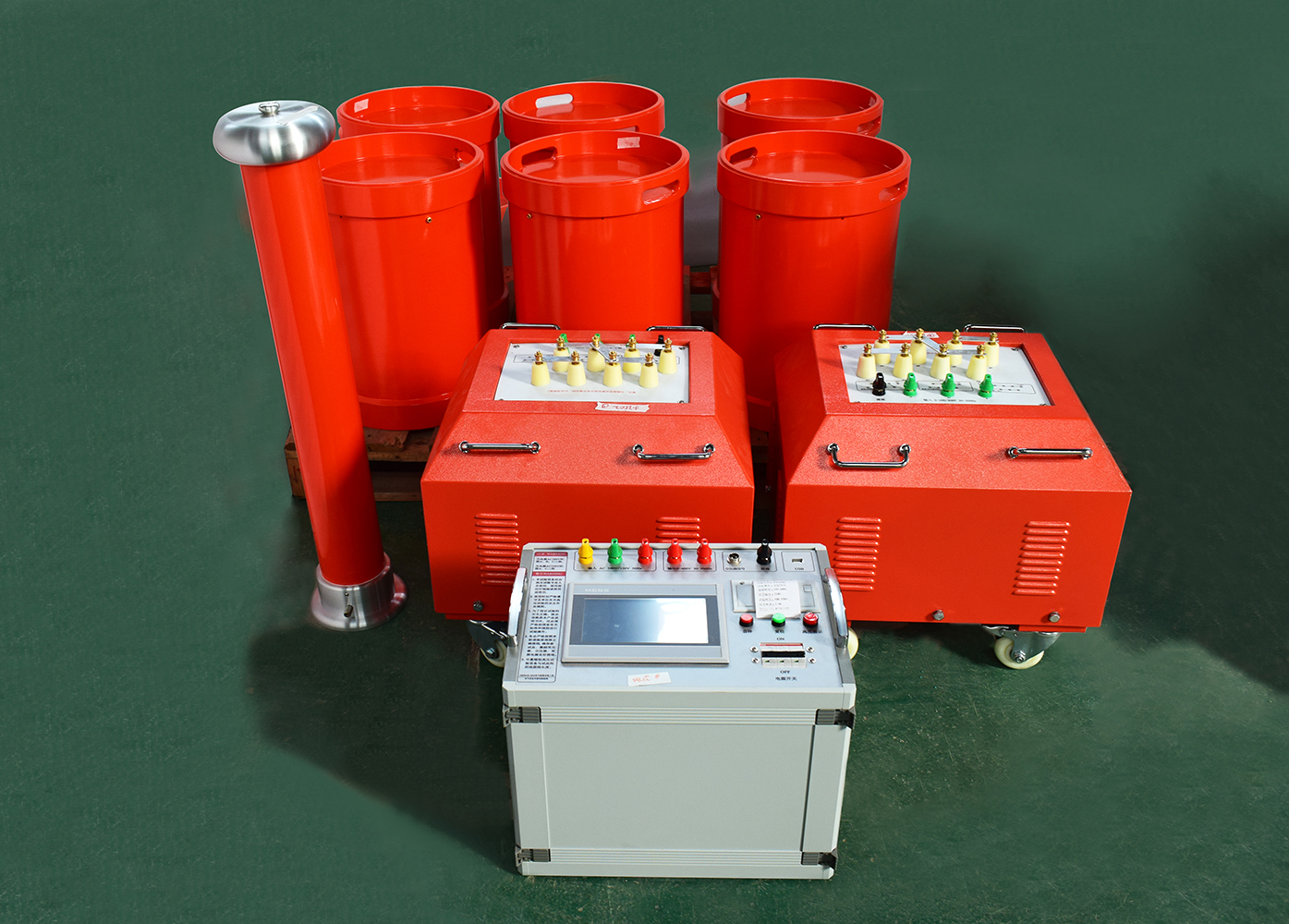

先确认被试电缆的型号、额定电压、长度等参数，依据国标确定试验电压和时长（例：10kV 电缆常选 2.5 倍额定电压、耐压 60min）；同时检查电缆外观无破损，用兆欧表测绝缘电阻（排除明显缺陷），并对电缆充分放电接地。此外需选配合适的试验设备（变频电源、励磁变压器、串联电抗器、电容分压器），确保设备外观完好、绝缘合格，再划定试验区域，设围栏和警示标识，做好安全防护。
2. 试验回路接线：构建串联回路
按 “变频电源→励磁变压器→串联电抗器→被试电缆→电容分压器→接地” 的顺序，将所有设备串联成闭合主回路；同时把电容分压器的电压信号接入变频电源（用于实时监测电压），且所有设备外壳、电缆非试验相均需可靠接地（接地电阻≤4Ω），接线后需双人交叉核对，避免错接、漏接。
3. 核心试验操作：调谐→升压→耐压
调谐：开启变频电源，调节输出频率（通常 30~300Hz），使回路达到串联谐振状态（此时回路电流最小、电压最高，设备显示屏会提示谐振成功）；
升压：谐振后缓慢升高电压至试验电压，过程中实时监测电压、电流，确保无异常；
耐压：达到试验电压后，保持规定时长（如 60min），期间观察电缆有无击穿、闪络，电流有无突变（若出现异常立即降压停机）。
4. 收尾：降压放电、记录结果
耐压结束后，先缓慢降低电压至零，再关闭变频电源；最后用专用放电棒对电缆、电抗器等设备充分放电（至少 5min），确保无残余电荷。若试验中无异常，记录电压、电流、耐压时间等数据，判定电缆绝缘合格；若出现击穿等问题，需排查缺陷后重新试验。

我们在利用串联谐振交流耐压试验装置对电缆进行交流耐压时，整体流程总的可概括为“试验前准备→回路接线→调谐升压耐压→降压放电收尾” 四步。

湖北仪天成电力设备有限公司
2025年8月29日
